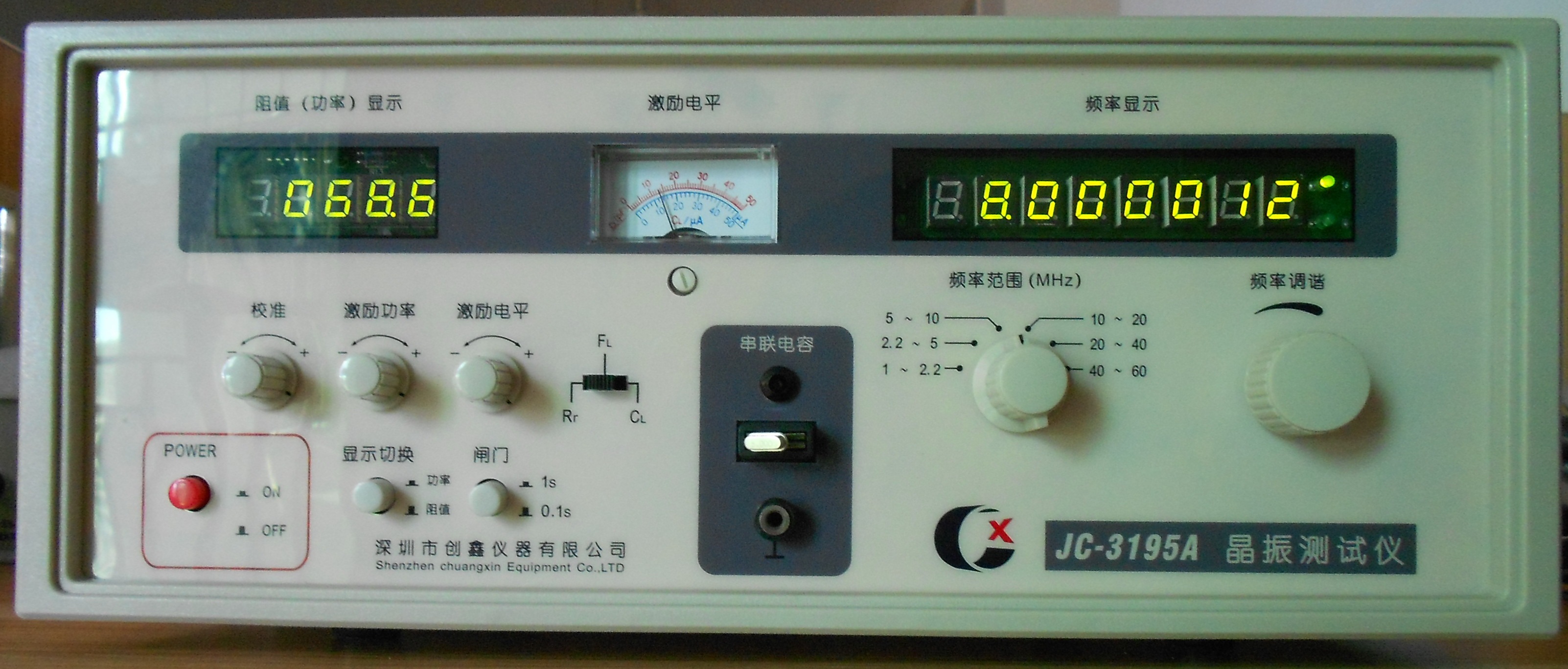

JC-3195A高精度晶振测试仪

是用于测量石英晶体串联谐振电阻Rr、串联谐振频率fs、负载谐振频率fL和负载谐振电阻RL（机内带可调负载电容12.5pF～50pF，且等效电阻和谐振频率直接读数，激励功率可调）。测量插座适合晶体引线宽度3.75~14.50mm。

2． 技术参数

2．1  频率范围： 1 ~ 60 MHz

          频段划分：  1       1 ~ 2.2 MHz

                               2        2.2 ~ 5 MHz

3        5 ~ 10 MHz

                               4       10 ~ 20 MHz

                               5       20 ~ 40 MHz

                               6       40 ~ 60 MHz

 2．2  测量网络的终端电阻：源端 24 Ω；负载端 27 Ω。

 2．3  起振电阻范围：

 1 ~ 10 MHz起振电阻范围为0 ~ 500 Ω；

 10 ~ 60 MHz起振电阻范围为0 ~ 100 Ω。

 2．4  阻值读数范围：

0 ~ 1999.9 Ω  误差±(10+频率MHz为单位时/10)%。

 2．5  激励功率范围： 1.5 ~ 1200μW  误差±25%

 2．6  负载电容范围： 12.5~50pF

 2．7  频率计测量准确度： 5 PPM。

2．8         频率计数字显示： 8位。

2．9          2．9  时基稳定性：   短期：1×10 ^–7 /秒     长期：2×10 ^–5 / 月。

               [可选配高稳定度的恒温晶振（1~5）×10 ^–8／日]。

 2．10  使用环境： a．环境温度：20℃±2℃；

                                   b．相对湿度：（45 ~ 75）%；

                                   c．大气压强：86 ~ 106 kPa；

                                  d．避免外电磁场干扰，避免阳光直射。

 2．11 安全组别：属GB4793《电子测量仪器安全要求》中Ⅱ类安全仪器。

 2．12 使用电源：220 V ± 2 %，50 Hz±1%。

 2．13 连续工作时间：8小时。

 2．14 消耗功率：小于25 W。

 2．15 外形尺寸：380 mm（宽） X 150 mm（高） X 290 mm（深）。

 2．16 重量： 约 7 kg

制造商：深圳市创鑫仪器有限公司

电话：0755-61577692
