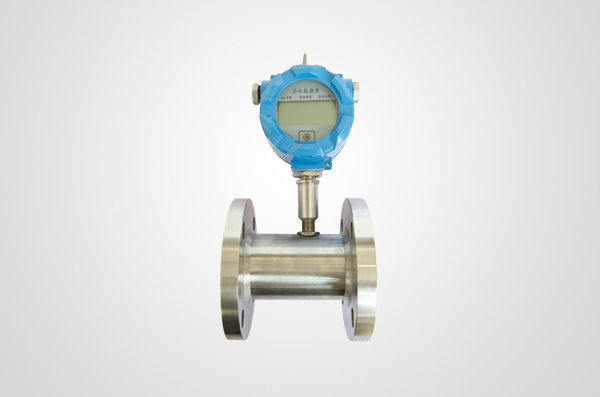

一、概 述 LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉AI2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用.若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表.二、产品特点 ·高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R； ·重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在 线校准可得
到极高的精确度，在贸易结算中是优先选用的流量计；
·输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
·可获得很高的频率信号（3~4kHz），信号分辨力强；
·范围度宽，中大口径可达1:20，小口径为1:10；
·结构紧凑轻巧，安装维护方便，流通能力大；
·适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
·专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
·可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、基本参数与技术性能
技术性能：
仪表口径及连接方式
4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级
±0.5%R
量程比
1:10；1:15；1:20
仪表材质
304不锈钢、316（L）不锈钢等
被测介质温度（℃）
-20～＋120℃
环境条件
温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa
输出信号
4-20mADC电流信号（LWGY-□C型）
供电电源
LWGY-□B型：自带锂电池供电（可连续使用3年）；LWGY-□C型：+24VDC
信号传输线
2×0.3（二线制）
传输距离
≤1000m
信号线接口
内螺纹M20×1.5（LWGY-□C型）
防爆等级
ExdIIBT6
防护等级
IP65
测量范围及工作压力：
仪表口径（mm）
正常流量范围（m3/h）
扩展流量范围（m3/h）
常规耐受压力（MPa）
特制耐压等级（MPa）（法兰连接方式）
DN 4
0.04～0.25
0.04～0.4
6.3
12、16、25
DN 6
0.1～0.6
0.06～0.6
DN 10
0.2～1.2
0.15～1.5
DN 15
0.6～6
0.4～8
6.3、2.5（法兰）
4.0、6.3、12、16、25
DN 20
0.8～8
0.45～9
DN 25
1～10
0.5～10
DN 32
1.5～15
0.8～15
DN 40
2～20
1～20
DN 50
4～40
2～40
2.5
DN 65
7～70
4～70
DN 80
10～100
5～100
DN 100
20～200
10～200
DN 125
25～250
13～250
1.6
2.5、4.0
DN 150
30～300
15～300
DN 200
80～800
40～800
四、LWGY型涡轮流量计选型
LWGY□
□□□
□
说 明
类
型
LWGYA
流量传感器，脉冲输出三线制，+12V供电；
LWGYB
现场显示型，电池供电；
LWGYC
现场显示带4～20mA 两线制电流输出，24V供电；
公
称
通
径
4
正常流量范围
m3/h
扩展流量范围
6
10
15
20
/
25
32
40
50
65
80
100
125
150
200
防
爆
无标记，为非防爆型
B
防爆型
精度
等级
A
精确度0.5级
精确度1.0级
涡轮
类型
说明：
DN4～DN40管径的传感器为螺纹连接，最大工作压力为6.3MPa（高压型定做加工）。
DN50～DN200管径的传感器为法兰连接, 最大工作压力为2.5MPa（高压型定做加工）。
DN4～DN10管径的传感器配有前后直管段和过滤器。
DN15～DN40管径如需法兰连接，订货时说明。
防腐型、高压型及特殊要求订货时说明。
