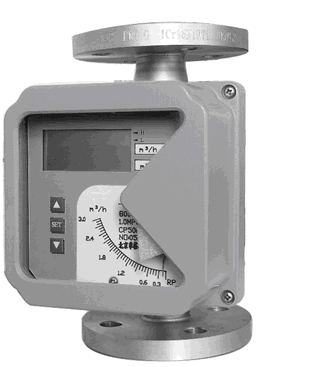

供应菲格瑞思LZ系列金属管浮子流量计
发布时间：2012/11/16 14:46:28 修改时间：2012/11/16 14:46:28 浏览次数：1062

供应菲格瑞思LZ系列金属管浮子流量计：

一、            产品概述

LZ金属管浮子流量计是工业自动化过程控制中常用的一种改变面积流量测量仪表。具有体积小、检测范围大、使用方便等特点。它可以用来测量液体、气体、以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。LZ系列智能金属管浮子流量计有就地显示型和智能远传型，带有指针显示瞬间/累积流量液晶显示，上、下限报警输出，累计脉冲输出，批次控制，标准的二线制4-20Ma电流输出等多种形式，为用户使用提供了非常广阔的选择空间。

根据测量管结构的不同，LZ系列金属管浮子流量计可根据用户不同要求选择不同的测量管形式，在维护和清洁方面有进一步的完善，在此基础上，配上金属管浮子流量计指示器，即可构成智能金属管浮子流量计。多年来金属管浮子流量计的各种优良性能和可靠性，以及较好的性价比，广泛受到了石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业的青睐。

二．主要特点

1．适用于小口径和低流速介质流量测量。

2．工作可靠，维护量小，寿命长。

3．对于直管段要求不高。

4．较宽的流量比10：1。

5．双行大液晶显示，可选现场瞬时/累积流量显示，可带背光。

6．单轴灵敏显示。

7．非接触磁耦合传动。

8．全金属结构，适于高温、高压和强腐蚀性介质。

9．可用于易燃、易爆危险场合。

10．可选二线制、电池、交流供电方式。

11．带有数据恢复，数据备份及掉电保护功能。

三、技术参数

1. 量程比：标准型：10﹕1 ，精度：标准型1.5级

2. 压力等级：标准型：DN15-DN50 4.0MPa   DN80-DN200 1.6MPa

3. 介质温度：标准型：-80℃～+200℃    防腐型: 0℃～85℃

    4. 介质黏度：DN15: η<5mPa.S     DN25-DN150: η<2500mPa.S

5.      环境温度： -25℃～+60℃

6. 连接形势：标准法兰或螺纹，电缆接口：M20×1.5

7. 供电电源：标准型：24VDC供电，电池型：3.6V镍氢电池

8. 报警输出：上限或下限瞬时流量报警

9.      防护等级：IP65，防爆标志：本安型iaⅡCT5    隔爆型dⅡCT5

四.选型指南

LZ     A     B    C    D    E

                                                  指示器形式代码组合

                                                  附加结构

                                                  管道口径

                                                  接液材质

                                                  结构形式

                                                  产品代号

测量管结构A

接液材质B

管道口径C

附加结构D

10

下

进

上

出

R0

R1

RP

Ti

RL

Ocr18Ni12Mo2Ti

1Gr18Ni9Ti

PTFE

钛合金

316L

DN15

DN25

DN50

DN80

DN100

DN150

DN200

无

T

Z

G

Y

夹套型

阻尼型

高温型

高压型

11

下

进

侧出

R0

R1

RL

Ocr18Ni12mo2Ti

1Gr18Ni9Ti

316L

DN15

DN25

DN50

DN80

DN100

DN150

DN200

无

Z

G

Y

阻尼型

高温型

高压型

52

侧

进

侧出

R0

R1

RL

Ocr18Ni12mo2Ti

1Gr18Ni9Ti

316L

DN15

DN25

DN50

DN80

DN100

DN150

DN200

无

Z

G

Y

阻尼型

高温型

高压型

13(右进左出)

14(左进右出)

R0

R1

RL

Ocr18Ni12mo2Ti

1Gr18Ni9Ti

316L

DN15

DN25

DN50

DN80

DN100

DN150

DN200

无

Z

G

Y

阻尼型

高温型

高压型

指示器形式代码组合

E     指示器形式代码组合(对于远传4-20mA标准电流型指示器，可选择HART协议)

无

就地指示器，机械指针指示瞬时流量。

A

24V供电，机械指针指示瞬时流量，远传4-20mA标准电流

B

24V供电，液晶显示瞬时/累积流量，远传4-20mA标准电流

C

电池供电，无信号输出

D

220V供电，液晶显示瞬时/累积流量，远传4-20mA标准电流

防爆标志

无

普通不防爆

I

本安型   方型壳体

d

防爆型

报警

无

无报警

K1

上限报警

K2

下限报警

K3

上、下限报警

五.流量表

水L/h

空气

口径

浮子号

材质R0、R1、Ni、RL

材质PTFE

m3/h

DN15

F15.1

2.5～25

0.07～0.7

F15.2

4.0～40

2.5～25

0.11～1.1

F15.3

6.0～60

4.0～40

0.18～1.8

F15.4

10～100

6.0～60

0.28～2.8

F15.5

16～160

10～100

0.4～4

F15.6

25～250

16～160

0.7～7.0

F15.7

40～400

25～250

1.0～10

F15.8

60～600

40～400

1.6～16

DN25

F25.0

100～1000

60～600

3.0～30

F25.1

160～1600

100～1000

4.5～45

F25.2

250～2500

160～1600

7.0～70

F25.3

400～4000

250～2500

11～110

DN50

F50.0

600～6000

18～180

F50.1

1000～10000

400～4000

25～250

F50.2

1600～16000

630～6300

40～400

F50.3

2000～20000

1000～10000

60～600

DN80

F80.0

2500～25000

1600～16000

60～600

F80.1

4000～40000

2000～20000

100～1000

F80.2

5000～50000

2500～25000

150～1500

DN100

F100.0

6000～60000

4000～40000

180～1800

F100.1

8000～80000

5000～50000

240～2400

F100.2

10000～100000

8000～80000

300～3000

DN125

F125.0

10000～100000

8000～80000

300～3000

F125.1

25000～125000

10000～100000

DN150

F150.0

25000～125000

10000～100000

F150.1

30000～150000

25000～125000
