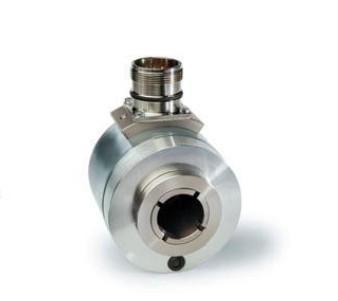

旋转编码器 WH58M和WV58M

金属外壳，空心轴设计

特点:

■ 小尺寸外形设计

■ 空心轴内径达Φ22 mm

■ 坚固的非接触式扫描，12 Bit，单圈

■ 标准：SSI输出；可选RS485及现场总线

■ 外壳包覆薄钢片

参数

名称 数据 备注

最大转速 6000 min-1

转动惯量 ~17 x 10-6 kgm2

启动转矩 ≤0.03 Nm 20 °C

重量 ~0.4 kg

防护等级 IP65

工作温度 -20 … +100 °C

存储温度 -30 … +100 °C

抗冲击系数 200 g / 6 ms DIN EN 60068-2-27

抗震系数 10 g/5…150 HZ DIN EN 60068-2-6

轴材料 不锈钢

外壳材料 铝、钢

电气参数

输出电路

名称 备注

协议 SIKONETZ-3 SSI CAN-Bus,

CAN open

Profibus PB

工作电压 +10 … +30 V DC +10 … +30 V DC +10 … +30 V DC +10 … +30 V DC

输出接口 RS485 RS422 高速CAN，

ISO/DIS 11898

RS485

空载功率能耗

(标准型)

~0.4 W ~0.9 W < 1.1 W < 1.1 W

SSI 时钟频率 min. 65 kHz (<400 m 线缆)

max. 1 MHz (<25 m 线缆)

波特率 (kbit/s) 19.2 125, 250, 500,1000 9.6, 19.2, 93.75,

187.5, 500, 1500,

3000, 6000, 12000

短路电阻输出 有 有 有 有 输出对输出

或输出对地，

以防短路

UB 端极性保护 有 有 有 有

外接校准输入 无 有 无 无
