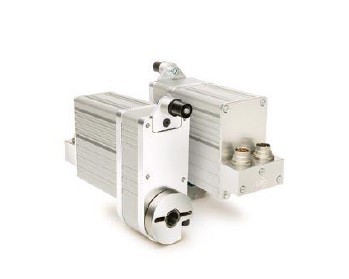

特点:

■ 安装简便

■ 空心轴设计, 内径达Φ14 mm

■ 在驱动轴端集成了磁性位置编码器

■ 集成了电机调速（可选）

机械参数

名称 数据 备注

空心轴 褐色钢

外壳 铝

额定扭矩 5 Nm, 80 min-1 (70W/M 电机) i = 55.3

6 Nm, 70 min-1 (70W/M 电机) i = 62.2

8 Nm, 120 min-1 (150W/M 电机) i = 55.3

9 Nm, 110 min-1 (150W/M 电机) i = 62.2

抗冲击系数 50 g, 11 ms DIN EN 60068-2-27

抗震系数（轴向和径向） 10 g, 50 Hz DIN EN 60068-2-6

工作温度 -10 … +80 °C 不防凝露

工作方式 S2，25%占空比 DIN 57530, VDE 0530 第1 部分

抗干扰等级 EN 61000-6-2, EN 61000-6-4

防护等级 IP50 或其他要求 DIN VDE 0470

重量 约1.6 kg

电气参数

? 电机/网络参数

名称 备注

电机工作电压 0 … 24 V DC, 24 V DC ±10%

功率能耗 150 W; 70 W

最大负载电流 5.8 A ±4% (150 W) i = 55.3

2.9 A ±4% (70 W-M) i = 62.2

PWM (脉宽调制) ~16 kHz 连续，0 … 100% 软启动

输入 模拟量，数字量 数字量带LED 指示器

数字量输入 15 … 30 V, 10 mA

模拟量输入 0 … +10 V, -10 … +10 V 阻抗 > 1.3 MΩ

? 编码器参数

名称 LD5 LD24 OP

工作电压 5 V DC ±5% 24 V DC ±20% 24 V DC ±20%

电流能耗 ≤50 mA ≤ 25 mA ≤ 25 mA

输出电路 线路驱动(RS422) 线路驱动(RS422) 推挽式(OP)

输出信号 (A, B, O, /A, /B, /O) (A, B, O, /A, /B, /O) (A, B, O, /A, /B, /O)

脉冲频率 20 kHz 20 kHz 20 kHz
