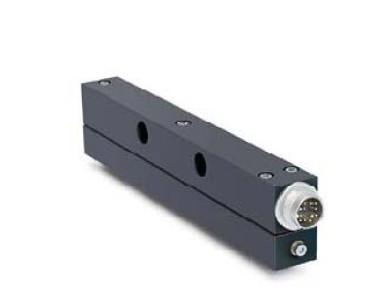

绝对值编码, SSI 接口,分辨率10μm

特点:

■ 最大分辨率10μm

■ 重复精度 0.01 mm

■ 输出电路 SSI, RS485

■ 磁极距 2 mm

■ 最大测量距离 20480 mm

参数

名称 数据 备注

磁尺匹配型号 MBA511

系统精度 ±(0.1 + 0.03 x L) mm, L in m

重复精度 ±0.01 mm

磁极距 max. 2 mm

运动速度 max. 5 m/s

外壳材料 防腐铝合金

工作温度 -20 … +60 °C

存储温度 -20 … +70 °C

空气温度 100 % rF 防凝露

防护等级 IP65 DIN VDE 0470

抗震性能 10 g/50 Hz

最大测量长度 max. 20480 mm

电气参数

名称 数据 备注

工作电压 24 V DC ±20% UB 端带极性保护

电流能耗 < 100 mA

功率能耗 < 2 VA

连接类型 12 针插头

输出电路 SSI RS422 标准

输出信号 Sin, Cos 周期长度5 mm, 1 Vss (±100 mV),

补偿 2.5 V (±100 mV),

接口 RS485

分辨率 10μm 分辨率可通过编程设定

抗干扰等级 3 IEC 801 标准

时钟频率 < 500 kHz

循环时间 < 2 ms
