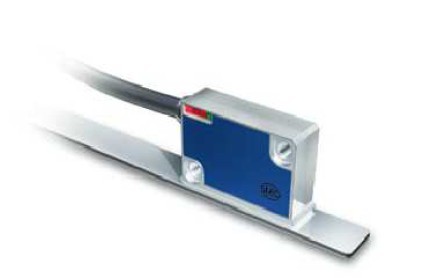

磁性传感器 MSK1000

增量值编码,数字化接口,分辨率0.2μm

特点:

■ 最大分辨率 0.2μm

■ 重复精度 ±1μm

■ 与磁尺间距达 0.4 mm

■ LED状态显示

■ 坚固的金属外壳

参数

名称 数据 备注

磁尺匹配型号 MB100

系统精度 ±10μm 磁尺MB100 的精度等级为10μm

重复精度 max. ±1μm

与磁尺间隙 0.1 ... 0.4 mm 参考信号 O,I

0.1 ... 0.2 mm 参考信号 RB

运动速度 取决于分辨率及脉冲间隔 参照表格

外壳材料 铝压铸件 铝制前盖,阳极防锈处理

线缆类型 PUR 可装保护链

工作温度 -10 … +70 °C

存储温度 -30 … +80 °C

空气温度 100 % rF 防凝露

防护等级 IP67

抗震性能 10 g/50 Hz

最大测量长度 无限制 单卷最大长度90 m

运动速度 Vmax (m/s)

分辨率(μm)       0.2 0.64 0.32 0.16 0.08

1 3.20 1.60 0.80 0.40

2 6.40 3.20 1.60 0.80

5 16.00 8.00 4.00 2.00

脉冲间隔时间(μs) 0.25 0.50 1.00 2.00

计数频率(kHz) 1000.00 500.00 250.00 125.00

电气参数

名称 数据 备注

工作电压 6.5 V DC ... 30 V DC UB 端带极性保护

4.75 V DC ... 6 V DC UB 端无极性保护

电流能耗 < 25 mA 空载

连接方式 散装线

圆型插头

9 针D-SUB

输出电路 LD, RS422

输出信号 A, /A, B, /B, I, /I, 或 R, /R

参考信号脉冲宽度 1 或4 个增量

分辨率 0.2, 1, 2, 5μm

抗干扰等级 3 IEC-610006-2

实时请求 实时信号输出

信号高电平 > 2.5V

信号低电平 < 0.5V
