压力变送器的应用及选型

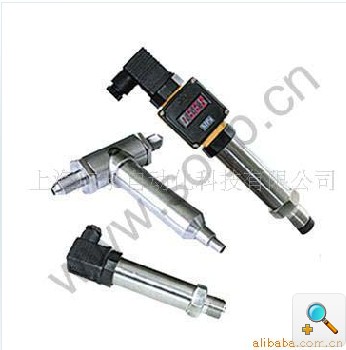

1. 压力变送器的介绍

压力变送器和差压变送器单从名称上讲测量的是压力和差压（两个压力的差），但它们可以间接测量的量却很多。如压力变送器除可以测量压力外，还可以测量设备内的液位。在常压容器内测量液位时，需要一台压力变送器即可。当测量受压容器的液位时，可考虑用两台压力/差压变送器，即测量下限一台，测量上限一台，它们的输出信号进行减法运算，即可测出液位，这时一般选用差压变送器。在容器内液位与压力值不变的情况下它还可以用来测量介质的密度压力变送器的测量范围可以做的很宽，从绝压0开始可以到一百多兆帕（一般情况）。差压变送器除了测量两个被测量压力的差压值外，它还可以配合各种节流元件来测量介质流体的流量，可以直接测量受压容器的液位和常压容器的液位以及压力和负压。

2. 压力变送器的制作

压力变送器制作的结构上来分有普通型和隔离型。普通型压力/差压变送器的测量膜盒为一个，它直接感受被测介质的压力或差压；隔离型的测量膜盒接受到的是一种稳定液（一般为硅油）的压力，而这种稳定液是被密封在两个膜片中间，直接接受被测压力的膜片为外膜片，原普通型膜盒的膜片为内膜片，当外膜片上接受压力信号时通过硅油的传递原封不动的将外膜片的压力传递到了普通膜盒上，从而可以测出外膜片所感受到的压力。隔离型压力/差压变送器主要是针对特殊的被测量介质设计和使用的，如果被测介质离开设备后会产生结晶，而使用普通型压力/差压变送器需要取出介质，会将导压管膜盒室堵塞使其不能正常工作，所以必须选用隔离型。隔离型变送器通常作成发兰式安装，即在被测设备上开口使变送器安装后它的感应膜片是设备壁的一部分，这样它不会取出被测介质，一般也不会造成结晶和堵塞。当被测介质需求结晶温度较高时，可选用将膜片凸出的结构，这样可将传感膜片插入到设备内部压力变送器，这样测量是有保障的，即选用插入式发兰变送器。隔离型变送器有远传型和一体型之分。远传型即外膜盒与测量膜盒之间用加强毛细管连接，一般毛细管为3~5米，这样外膜盒装在设备上，内膜盒及变送器可以安装在便于维护的安装支架上；另一种形式是外膜盒与变送器做成一体直接由发兰安装在设备上。对于隔离型压力变送器它还可以作成螺纹连接型，压力变送器即外膜盒或外弹性元件可在安装螺纹的前面，只要在被测设备上焊接上内螺纹凸台，便可将变送器直接拧到设备上，安装非常方便。隔离型压力/差压变送器的制作复杂，材质要求也较高，所以它的价格通常是普通型的3~4倍。
