一、 产品功能

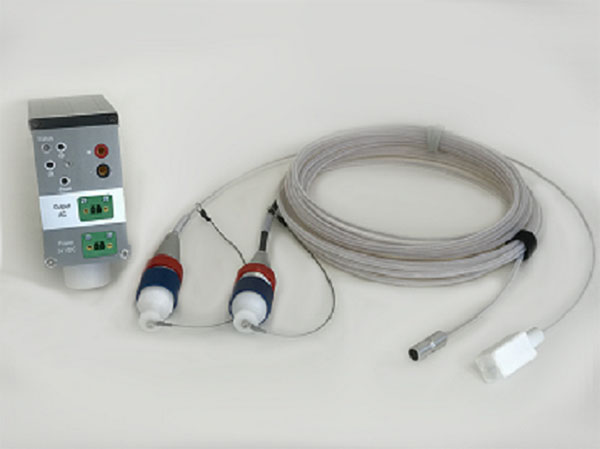

虹科HK-MR660光纤加速度计系统用于用于测量高压环境或潜在爆炸性环境中的振动和运动。此传感器基于纯光学无源设计,对电磁场具有极强的免疫力。
二、 应用场景
适用于电动火车受电弓监测、风力涡轮机叶片、MRI、变压器、高压发电机、采矿以及石油和天然气。
三、 优势特点:
1. 100%全介电无源传感器,没有任何 电子设备
2. 不受EMI、RFI、高压和磁场的影响
3. 非常低的噪音密度
4. 本安型传感器 可以安装在各种爆炸性环境中--矿井、瓦斯或粉尘
5. 提供DIN导航安装或OEM控制器
6. 光纤加速度传感器由非金属部件制成,特别适用于不允许使用金属的应用。
7. 这些传感器具有 IP68 防护等级,可用于室内和室外。
8. 非常适合用于工业以及大型机器上,以测量过程中的振动。
9. 外壳是铝制的、陶瓷的版本可用于EMV领域的工作。
四、 控制器型号分类

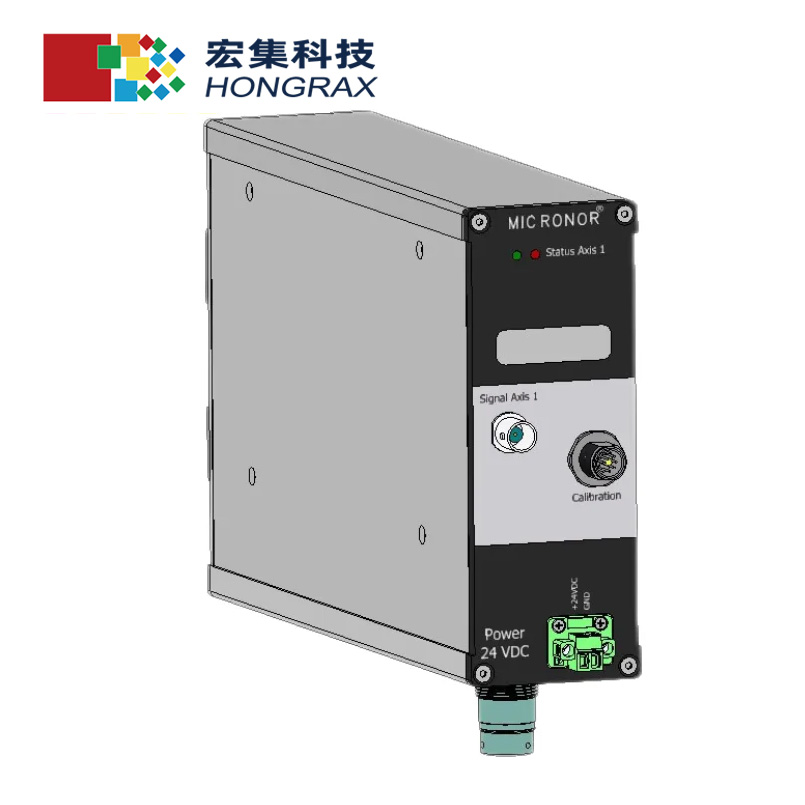

1. HK-MR660-1 1轴控制器
1)描述
HK-MR660-1 是用于 HK-MR660 光纤加速度计系统的控制器,用于单轴测量。
2)配套产品
HK-MR661 1轴传感器-圆形、HK-MR662 1轴传感器-方形(以上两种传感器只是形状不同)、连接电缆-重。
2. HK-MR660-2 2轴控制器
1)描述
HK-MR660-2 是用于 HK-MR660 光纤加速度计系统的控制器,用于 2 轴测量。
2)配套产品
HK-MR663 2轴传感器-方形、连接电缆-重、ZMR-MIC-清洁套件
3. HK-MR660-3 3轴控制器
1)描述
HK-MR660-3 是用于 HK-MR660 光纤加速度计系统的控制器,用于 3 轴测量。
2)配套产品
HK-MR664 3轴传感器-方形、连接电缆-重、ZMR-MIC-清洁套件
五、 工作原理
1. 控制器工作原理
控制器提供进入传感器的光信号,传感器根据加速度调制光信号并将调制后的光信号发送回控制器。控制器将调制的光信号转换成电信号。传感器 HK-MR661-1 是一种纯机械的无源设备。这就是为什么可以将它直接安装在 15000V 线下。控制器安全地放置在列车内部,并通过光缆连接。
2. 传感器工作原理
传感器的主要部分是一个 MEMS,它有一个反射面。 入射光束通过棱镜被引导到反射镜上,使反射光束以尽可能高的强度耦合到返回光纤中。 如果镜子因为来自外部的加速度而改变其水平位置,则反射光束的方向会略微移动,并且反射信号的强度会降低。这种降低与来自外部的加速度成正比。
六、 关键参数
信号输出成正比
加速度:100mV/g pk-pk(峰峰值)
温度范围: -40°C 至 200°C
防护等级: IP67
传感器电缆: PEEK/PTFE
光纤连接器: E-2000 PC双工
传感器电缆长度: 6m(标准电缆)
玻璃纤维: 100/125/250 ?m
隔离传感器 - 电子设备:65kV RMS(有效值)
磁抗扰度:100%
