水处理自动加药装置

关键词：加药装置,加药系统,一体化加药装置,加药机,自动加药

1、系统概述：

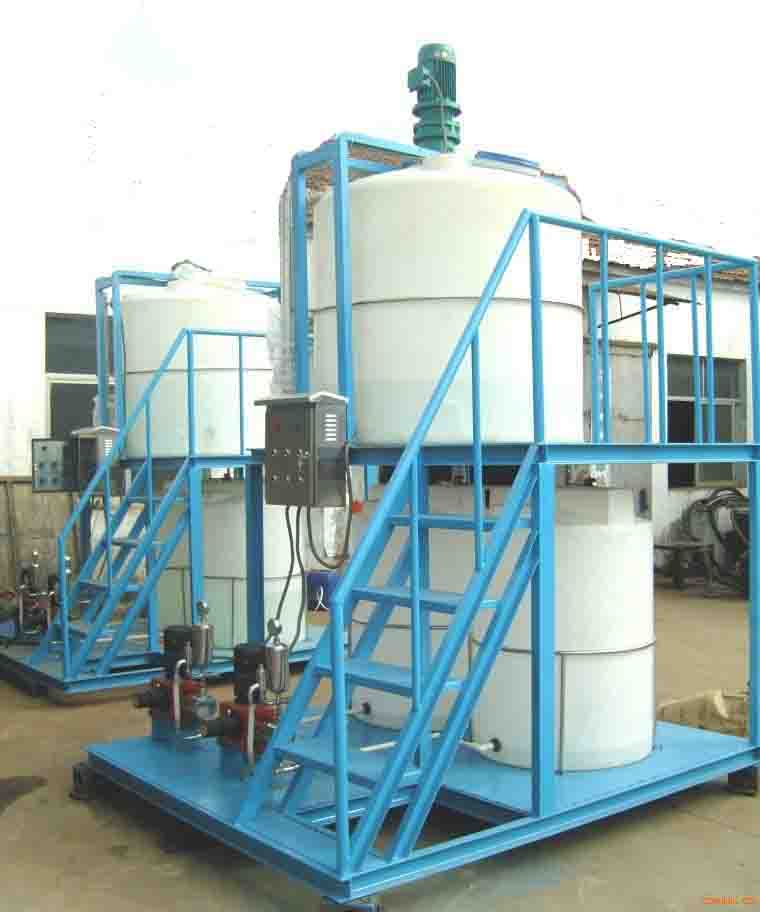

加药装置主要由溶液箱、搅拌箱（带搅拌器）、计量泵、液位计、电控柜、

管路、阀门、安全阀、止回阀、压力表、过滤器、底座、扶梯等组成

（可根据用户实际要求配置）。

加药装置根据所需药剂浓度，在搅拌箱内配制，经搅拌器搅拌均匀后投入

溶液箱、用计量泵（加药泵）向投药点或指定的系统中输送所配制的溶液。

成套加药装置具有结构紧凑、安全简单、操作使用简便等特点。该装置还

可根据用户不同工艺流程的要求，进行有针对性的设计、配置必要的部件

实现功能适合（如自动远程控制）、经济实用。

2、系统组成：

①  计量泵

   阿尔道斯电磁式计量泵，中国/德国合资；

   流量范围：0.5～500升/小时；

   压力范围：0.2～0.7 Mpa（2～7bar）；

   泵头材质：PP、PVC、PTFE、SS316四种可选；

   调节方式：手动/自动两种方式可供选择；

   电源：220VAC

②  过程仪表

   PH/ORP在线控制器；

   pH测量范围：0～14pH

   分辨率：0.01pH

   准确度：±0.1pH

   在线电导率仪；

   0～20、0～200μ蘏（配0.1cm-1电极）；

   0～20、0～200、0～2000μ蘏（配1.0 cm-1电极）；

   0～200、0～2000μ蘏、0～20mS/cm（配10.0 cm-1电极）

   在线网络式溶氧仪；

   测量项目：氧浓度、氧饱和度、氧分压、温度，详细参数请参考说明书

③ 搅拌机

   额定功率：0.5～5kW；

   搅拌器：斜叶桨式搅拌器

   搅拌器直径：0.4～3m

   搅拌速率：60～200转/分

   安装方式：立式；

④ 药液箱/罐

   材质：PE、PVC

   容积：0.05～10吨

⑤ 调节池（土工建设，一般由客户自备）

⑥ 电控箱/柜

   电源：三相五线(或三相四线)380VAC±10% /50Hz

   控制计量泵起停，仪表报警，搅拌机起停，液位报警，阀门开闭等功能，

   具体由现场工艺要求订制

3、一体化加药系统承包价格，包含以下部分

① 设备价格（参考加药装置销售安装合同）

②现场安装及调试费用：

上海地区：设备价格的10%

其他地区：设备价格的15%

4、付款方式

客户预付合同价款的30%，现场交货时支付50%，安装调试完成时支付15%，留存5%作为质保金
