泓格控制器在轨道转辙器监控的应用
发布时间：2024/1/17 0:53:28 修改时间：2024/1/17 0:53:28 浏览次数：18958

　　案例介绍:

　　在轨道交通系统中，由行控中心负责规划行车秩序及路线调度，通过号志盘远程控制转辙器的开通方向，让列车走在正确的轨道上。此案例将说明泓格智慧轨道交通解决方案在中国台湾桃园都会区大众捷运系统（简称桃捷）转辙器监控的应用。

　　桃捷转辙器监控系统

　　此方案用于读取与储存转辙器相关数据，并需有告警及数据分析汇整与导出的功能，同时提供维修人员在现场或行控中心检视各车站的相关信息，以实时掌握整体状况。

　　泓格转辙器监控解决方案

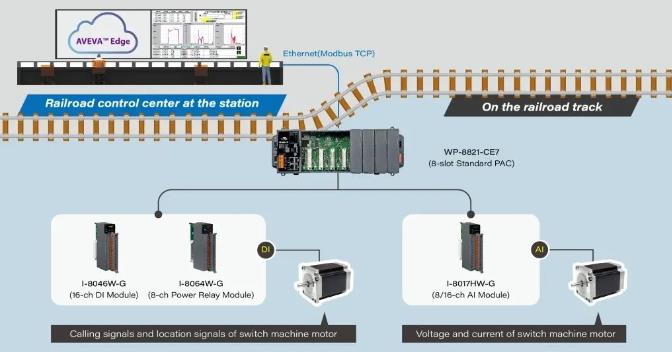

　　在此案例中，可分成两个执行区域: 车站中的行控中心与路网范围内的轨道现场端。在行控中心的监控系统中，泓格提供AVEVA Edge SCADA软件，做实时动态与可视化报表画面呈现，监控每台转辙器的马达电流和电压变化、各侦测点电压和扳转次数；在轨道现场端则使用WP-8821-CE7 可程序自动化控制器、I-8017HW-G 模拟信号输入模块、I-8046W-G数字信号输入模块、以及I-8064W-G Power Relay数字信号输出模块，在转辙器扳转时对马达电流、电压采集记录，而记录项目包括: 马达运转时间、马达启动电流、马达平均电流、以及马达工作时间。其架构图如下:

　　结语:

　　泓格转辙器监控解决方案，通过可视化报表画面呈现转辙器的实时动态，协助维运人员在第一时间掌握轨道现场端的情况，从而进行预知性保养，减少后续维修成本。若现场有紧急状况发生时，维修人员亦能及时排除障碍，确保行车安全。
