一、项目概况
云南省天然气资源调控平台，负责推进全省天然气基础设施投资开发、市场推广、产业培育等工作。依据《云南省“十三五”能源发展规划》，依托中缅天然气管道进行云南省天然气支线管道建设。目前，云南省天然气有限公司拥有5调燃气管道（昭通支线、陆良支线、玉溪峨山支线、禄脿易门支线、富民长水支线）。调控中心SCADA系统将对管道各支线站场进行连续的监控和管理，并上传数据至能投管理平台。
通过建设统一的调度中心集中生产调控，可针对性地对节点进行控制，随时掌握所有管道的动态变化，集中控制关键和主要环节，协调平衡所有管道资源运行，保证管道运行效率最大化。设立统一的调度中心是保证云南省天然气有限公司正常业务开展的需要。
二、项目特色
管线距离长：属于省内长输管线，全长约680KM，覆盖云南省全部区域；
压力等级高：全部属于长输高压管线，压力基本都6MPa以上；
安全要求高：肩负着全省的燃气中游输送，系统的稳定性和安全性要求高。
三、系统架构
部署有上位系统的场站，通过在现场安装IOServer采集程序实现数据采集，无人值守站通过直接采集设备实现数据上传。
信息中心配置有历史服务器（集群）、实时数据服务器（冗余）、工程师站（1个）、操作员站（4个）及WEB服务器，数据库服务器搭配工业库和关系数据库，工业库用于存储生产过程数据，关系数据库存储设备信息及用户等关系型数据。
四、系统功能
4.1燃气驾驶舱
驾驶舱主要展现工程整体概况，展示关键汇总数据。主要包含供销总览，重点场站压力曲线，报警统计，重点场站压力流量，场站效率，输差情况，通讯统计，视频监控画面及GIS地理信息，可以通过单击生产监控、调度指挥、运营管理来实现跳转。
4.2计划录入
计划经营部计划员使用此界面制定销售周计划量、月计划量、季度计划量、年计划量。可以对计划进行查询，增加，删除，修改，并且可以实时统计计划完成情况。
4.3管网信息
结合地图展示管网走向，标注场站及相关设备位置，并与生产数据相结合，对生产状况进行全局预览。
4.4视频监控
可以通过单击下拉菜单选择场站，查看该场站的视频监控画面，并通过点击【抓BMP图】、【抓JPG图】两个按钮，来捕捉想要截取的视频监控画面，可以通过点击【开始录像】及【停止录像】来进行录像操作。通过点击【上】、【下】、【左】、【右】按钮来调整监控。

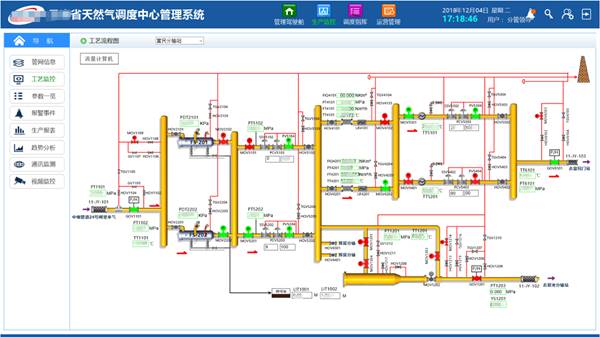

4.5工艺监控
立体展示各场站的工艺流程图，通过工艺画面可以实时获取场站的相关信息（压力、流量、温度、工况）和设备运行情况并标注流量方向，当有报警产生时，页面图标会闪烁提示，同时弹出报警提示框。点击画面设备可进行相应的控制，通过画面直观的了解各场站的供气情况，做好管理和调度。
4.6报警事件
4.6.1报警查询
本功能模块主要对报警信息进行汇总展示，可以分类查询、显示。
实时报警：一旦有报警信息产生，实时报警窗口就会立即弹出，并显示报警的具体信息，及时提示操作人员对故障信息进行处理，使操作人员可以第一时间掌握系统参数的异常变化，同时不同类型的报警分别通过不同的颜色进行区分，重要的报警伴随有声光提示，展示更直观，以便操作人员可以在最短的时间内进行处理。同时报警信息可以按照优先级进行排序。关键报警信息会弹出报警提示框，调度人员确认后，报警量从报警表中消除。未被确认的报警将发出特殊颜色的闪光指示，报警经过确认后，转为稳态显示直到报警条件消失。可以展示实时数据报警信息，可以通过条件设置显示，显示不同场站的实时报警数据。
报警查询：可以根据查询条件对压力报警、阀门报警、温度报警和操作报警等历史记录以及该报警所有的相关数据、条件记录到数据库，以供日后事故追溯分析和设备运转操作分析，方便用户查找问题根源。
4.6.2报警配置
根据工艺要求改进、设备更换以及现场调试需要，具有相关权限的人员可以对报警限值进行自由设置以及对任意变量报警进行屏蔽，方便系统维护，同时对报警限值修改事件进行记录，方便以后查询。可以进行模糊搜索，或者点击下拉菜单选择要修改的变量，需要先单击报警使能，画面弹出是否修改报警使能确认，来确认变量是否报警。同样的方法确定高低限使能，之后修改高低限值即可。支持导出及声报功能。
4.6.3事件查询
系统发生重大情况（设备故障、越限报警、重要设备启停），或者操作人员对设备的操作、参数调整等，可通过事件记录功能记录下相关情况。事件记录不但包括事件信息、事件发生时的操作用户、事件发生时间，同时还会把所有与该事件相关的数据及条件记录到数据库，以供日后事故追溯分析和设备运转操作分析。
4.7参数一览
展示各个场站所有表具的运行参数，用户可以根据场站，时间，及属性进行筛选查看该场站的所有该属性表具的每小时的运行参数
4.8重点参数
展示支线运行情况，提供支线运行重要参数的实时监控。便于掌握了解查看支线运行情况。

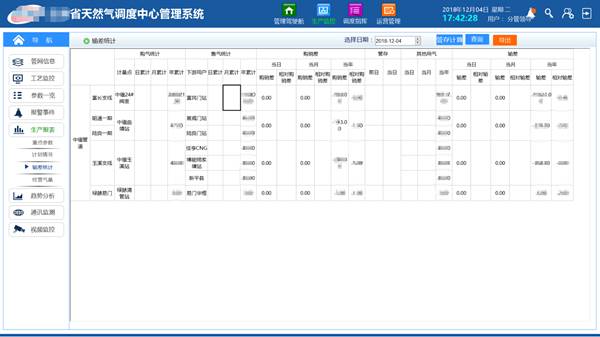

4.9输差统计
计算每条支线每日的管存情况。并根据管存气量，及购气，售气，购销差情况，计算出各条支线当日的输差及相对输差数据，针对每日输差数据，对其汇总，计算每月及每年的输差数据，综合分析输差数据。

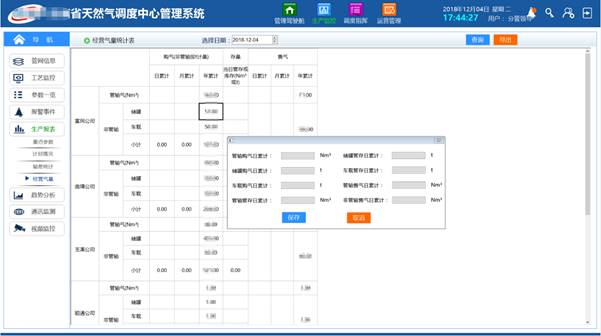

4.10经营气量管理
管理各个分公司的气量经营情况，统计管理各个分公司管输气及非管输气主要包括储罐及车载气量进行统计。

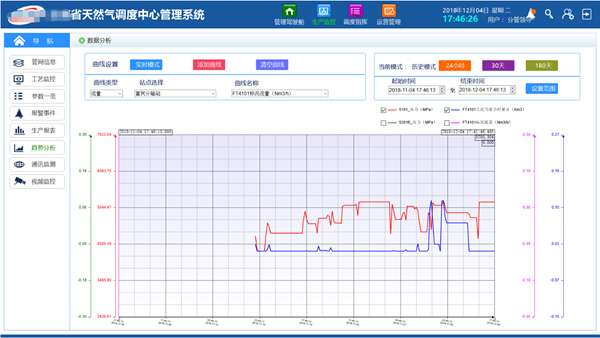

4.11趋势曲线
可观测站点任意时间段的参数变化趋势，分析系统运行情况，主要包括站点压力、瞬时流量以及设备运行状态等站点关键参数信息的历史趋势走向，为调度和维修管理提供参考依据。也可以实时观测某一数据的变化趋势，同时在运行状态下可以自由的进行曲线的添加和删除，在画面单击任意变量即可进入该变量的趋势曲线画面，可以提供变量选择功能，可以方便的切换要查询的变量，也可以对不同变量进行对比，多曲线同时显示，以便进行参考对比。

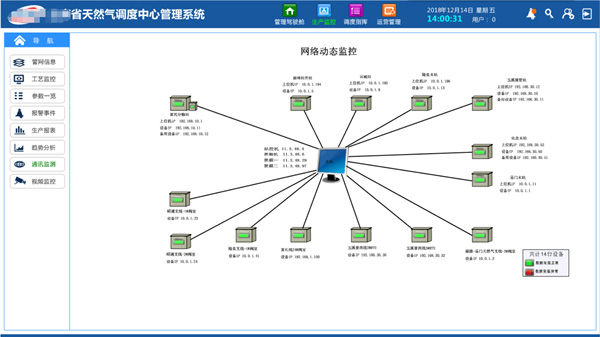

4.12通讯监测
模块通过嵌入目前已有网络监控系统，实现对全厂核心交换机网络通信状况的在线监测功能。可以查看系统下的设备通信情况，绿色代表设备通讯正常，能采集到数据，红色为通讯失败，无法采集到数据。
五、项目总结
该系统投入运行后，相对各支线管道单独分散管理模式，建立了生产调度中心统一协调生产指挥，使整个生产运行按照统一指挥的原则、沿着正确轨道运行。保证项目运行能够实现事故提前预防、信息第一时间掌握并反馈、问题及时发现并解决。
有效提高了管道输送的管理效率、节能降耗、提高决策管理水平，在调度中心这一先进而有效的管控一体化管理系统下，不仅能大大减小管线发生事故的概率，还能避免不必要和无计划的管道、设备维修和更换，提高生产管理决策的科学性和操作的便利性，确保各支线管道能有条不紊的长期安全运行，从而获得巨大经济效益和社会效益。
