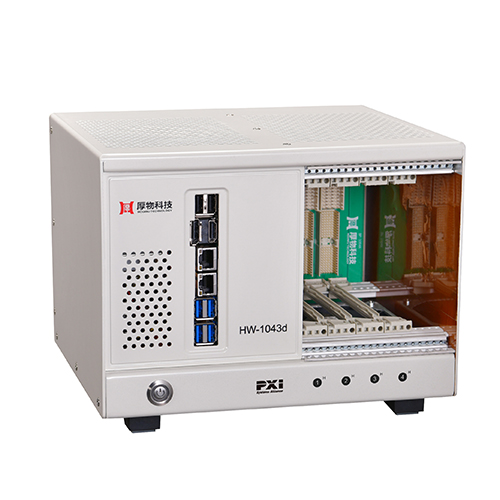

  • 厚物科技PXIe/PXI一体化台式测控平台HW-1043d
  • 发布时间:2022/8/5 16:19:15   修改时间:2022/8/5 16:19:15 浏览次数:869
  • PXIe测控系列

    HW-1043d


    专为各种测试和测量应用而设计

    自带嵌入式控制器

    控制功能及扩展功能一体化设计

    外部IO接口丰富

    内置Intel? Core?第七代双核四线程CPU

    内存最大支持32GB

    提供4个3U PXIe/PXI混合扩展槽

    第4槽支持双槽宽的PXIe/PXI功能模块

    可内置数采、航空总线、FPGA、射频及开关等功能模块

    系统带温控电路对风扇进行PWM转速控制

    散热设计符合PXIe/PXI总线规范

    支撑仰角设计便于操作仪器IO接口

    内置300W测控电源

    提供外形、结构、颜色、丝印等定制服务


    内置嵌入式控制器的3U 4槽PXIe/PXI一体化测控平台


    HW-1043d专为各种测试和测量应用而设计是业界首款自带嵌入式控制器、PXIe/PXI背板、测控电源和机箱的3U 4槽PXIe/PXI一体化测控平台,为工程师和科学家提供理想的平台选择。此测控平台自带主控设计,无需传统价格昂贵的PXIe/PXI控制器,而是直接在机器内部集成了主控系统,创新性实现控制功能和扩展功能的一体化设计,大大降低构建小型化PXIe/PXI测试系统的成本。


    HW-1043d内置3U 4槽PXIe/PXI背板,具有4个3U PXIe/PXI混合扩展槽,兼容各种数采、航空总线、FPGA、射频及开关等PXIe/PXI功能模块,尤其是第4槽右侧位置特别设计,支持插入双槽宽的PXIe/PXI功能模块。此产品结构设计紧凑,封装坚固,具有成本低、体积小、高集成、易便携、易维护等特点,其紧凑轻巧的外形可最大限度减少安装空间方便用户搭建或部署台式或便携式测试系统。


    HW-1043d充分利用PXIe/PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点,根据项目应用不同,此平台可内置各种不同的PXIe/PXI模块,实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量,用户可以在此平台上快速开发各种台式或便携式测量、测试及控制系统,适用于工厂制造车间自动化产线测试、实验室教学及科学试验研究场合。



    操作系统

    Windows? 7 Professional / Windows? 10 Professional

    处理器

    Intel? Core? i5-7200U Processor 2.50GHz(3M Cache,up to 3.10 GHz)双核四线程可选配其他规格型号

    内存

    8GB DDR4(可升级为16GB/32GB)

    存储

    2.5’’SATA x 1 SSD 256GB(可升级为512GB/1TB SSD)

    背板

    3U 4槽,4个3U PXIe/PXI扩展槽

    IO接口

    LAN x2,USB3.0 x4,USB2.0 x2,HDMI x1,DP x1

    散热

    主动散热,符合PXIe/PXI设计规范

    电源

    300W,工业级,100V~240VAC输入

    环境

    工作温度:-10°C ~ 55°C
    存储温度:-40°C ~ 70°C
    相对湿度:5% ~ 95%(无凝露)

    抗冲击

    15G峰值,半正弦,11ms脉冲

    抗振动

    2.4Grms@5~500Hz(X、Y、Z三方向各1小时)

    尺寸

    248 x 220 x 178 mm

    重量

    5KG

    包装

    定制配套减震珍珠棉及外纸箱

    类型

    PXIe测控系列
