工业以太网通讯屏蔽柔性总线电缆网线

Industrial EtherNet Cable PorfiNet Type B 1X4X22AWG/7

 4芯绿色PROFINET cable工业以太网总线电缆

产品应用

PROFINET协议，用于广泛的工业以太网场合应用，如机器，设备，仪器和控制柜等的布线，性能符合CAT5e.适用于固定应用或者偶尔移动应用。可适用于 EtherCAT 和 EtherNet/IP ProfiNet等工业以太网通讯协议应用

——温度范围

固定应用：

PVC:-20℃~70℃

偶尔移动：

PVC:-5℃~60℃

——测试电压

2000V/min(AC）

 ——特性阻抗

100±15Ω

——绝缘电阻

≥5GΩkm

——导体直流电阻（20℃）

≤60Ω/km

——弯曲半径

固定应用:

8D(D=电缆直径)

偶尔移动：

15D(D=电缆直径)

 4芯绿色PROFINET cable工业以太网总线电缆

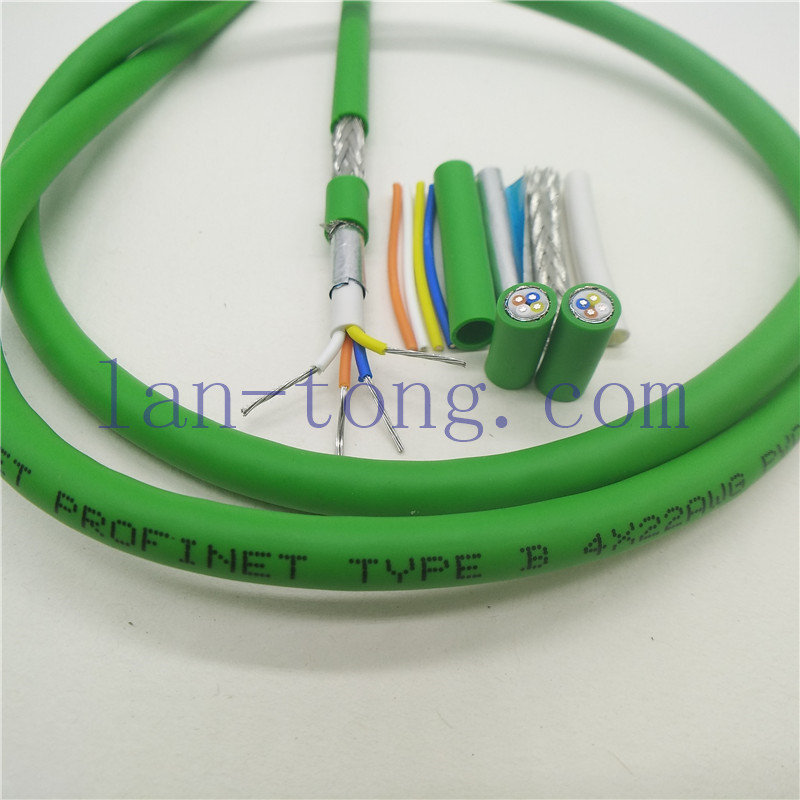

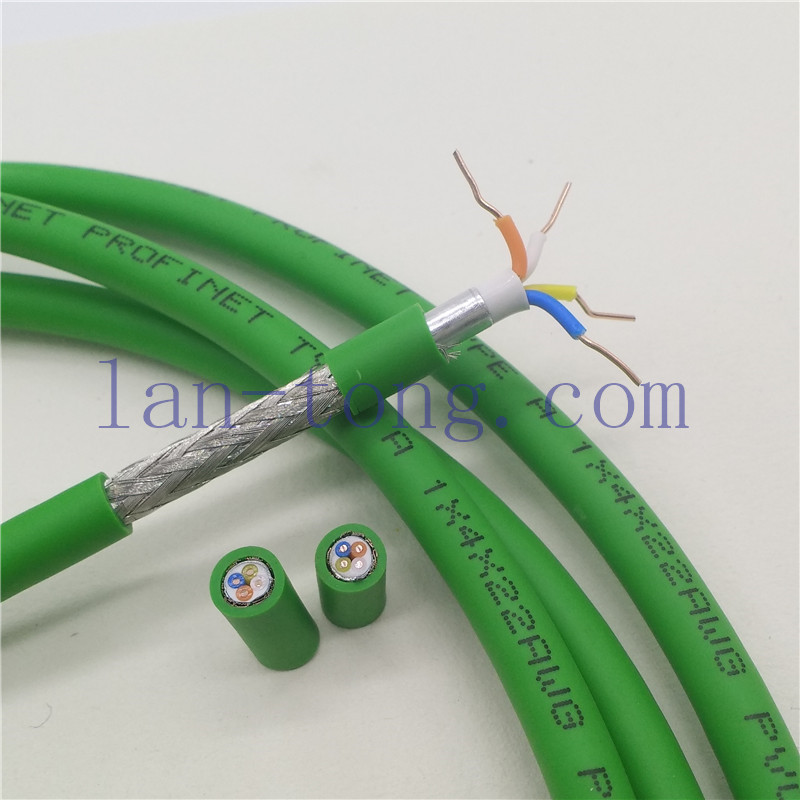

电缆结构

导体：镀锡铜导体 4*22awg/7

绝缘：PE

颜色：白色，黄色，蓝色，橘色 四芯星绞结构

内护套:PVC

屏蔽：铝箔屏蔽加镀锡铜编织

颜色：绿色（近似RAL6018）

外护套:PVC

近似外径:6.5mm

4芯绿色PROFINET cable工业以太网总线电缆
