  • 七喜HD700变频器在油田抽油机上的应用
  • 发布时间:2015/12/21 16:01:38   修改时间:2015/12/21 16:01:38 浏览次数:1985

  • 1、抽油机概述

    目前国内最常用的抽油机种类有游梁式抽油机、塔架式抽油机和螺杆泵式抽油机三种,其中游梁式抽油机俗称“磕头机”,通过加压的办法使石油出井,作为一种简单、高效、操作方便的抽油设备,在各种含砂、含气、含水原油的开采中得到了广泛的应用。

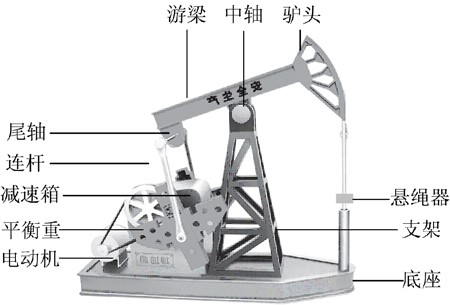

    游梁式抽油机主要由驴头游梁连杆曲柄机构、减速箱、动力设备和辅助装备等四大部分组成。工作时,电动机的传动经变速箱、曲柄连杆机构变成驴头的上下运动,驴头经光杆抽油杆带动井下抽油泵的柱塞作上下运动,从而不断地把井中的原油抽出井筒。如下图:

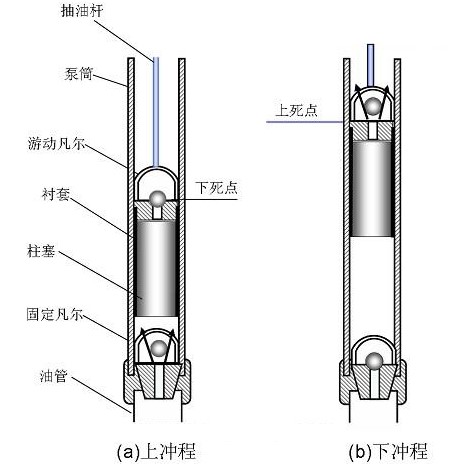

    1.1油泵的抽汲原理

    抽油机抽油原理较为简单,类似农村压水井。

    1)上冲程
    抽油杆柱带着柱塞向上运动,柱塞上的游动阀受管内液柱压力而关闭。泵内压力降低,固定阀在环形空间液柱压力(沉没压力)与泵内压力之差的作用下被打开。泵内吸入液体、井口排出液体。
    泵吸入的条件: 泵内压力(吸入压力)低于沉没压力。

    2)下冲程
    柱塞下行,固定阀在重力作用下关闭。泵内压力增加,当泵内压力大于柱塞以上液柱压力时,游动阀被顶开。柱塞下部的液体通过游动阀进入柱塞上部,使泵排出液体。
    泵排出的条件:泵内压力(排出压力)高于柱塞以上的液柱压力。



    1.2、工作特性

    当磕头机工作时,驴头悬点上作用的载荷是变化的。上冲程时,驴头悬点需提起抽油杆柱和液柱,在抽油机未进行平衡的条件下,电动机就要付出很大的能量在下冲程时,抽油机杆柱转而对电动机做功,使电动机处于发电机的运行状态。因此在抽油机未进行平衡时,上、下冲程的负载极度不均匀,这样将严重地影响抽油机的四连杆机构、减速箱和电动机的效率和寿命,恶化抽油杆的工作条件,增加它的断裂次数。为消除这些缺点,一般在抽油机的游梁尾部或曲柄上或两处都加上平衡重。这样一来,在悬点下冲程时,要把平衡重从低处抬到高处,增加平衡重的位能。上冲程时,平衡重由高处下落,把下冲程时储存的位能释放出来,帮助电动机提升抽油杆和液柱,减少了电动机在上冲程时所需给出的能量。采用加平衡配重的工作方式,在抽油机的一个工作循环中,有两个电动机运行状态和两个发电机运行状态。当平衡配重调节较好时,其发电机运行状态的时间和产生的能量都较小。

    另一方面是冲击电流问题,游梁式抽油机是一种变形的四连杆机构,其整机结构特点像一架天平,一端是抽油载荷,另一端是平衡配重载荷。对于支架来说,如果抽油载荷和平衡载荷形成的扭矩相等或变化一致,那么用很小的动力就可以使抽油机连续不间断地工作。在平衡率为100%时电动机提供的动力仅用于提起1/2液柱重量和克服摩擦力等,平衡率越低,则需要电动机提供的动力越大。因为抽油载荷是每时每刻都在变化的,而平衡配重不可能和抽油载荷作完全一致的变化,使得游梁式抽油机的节能技术变得十分复杂。因此,可以说游梁式抽油机的节能技术就是平衡技术。

    除上述两方面问题外,油田采油的特殊地理环境决定了采油设备有其独特的运行特点:在油井开采前期储油量大、供液足,为提高功效可采用工频运行,保证较高产油量;在中后期,由于石油储量减少,易造成供液不足,电动机若仍工频运行,势必浪费电能,造成不必要损耗,这时须考虑实际工作情况,适当降低电动机转速,减少冲程,有效提高充盈率。



    2、变频游梁式抽油机上的优势

    游梁式抽油机加装变频器后主要有以下3个方面优势:

    (1) 大幅度提高了功率因数(可由原来的0.250.5提高到0.9以上),减小了供电(视在)电流,从而减轻了电网及变压器的负担,降低了线损,可省去大量的“增容”开支,这主要集中在供电企业对电网质量要求较高的场合,为避免电网质量的下降,需引入变频控制,其主要目的就是减小抽油机工作过程对电网的影响。

    (2) 实现节能:一方面可根据油井的实际供液能力,动态调整抽取速度,达到节能目的,同时还可以增加原油产量。



    (3) 由于实现了真正的“软起动”,对电动机、变速箱、抽油机都避免了过大的机械冲击,大大延长了设备的使用寿命。降低成本,提高生产效率。

    3、七喜HD700变频器方案

    3.1、方案组成

    正常情况下由HD700变频器控制电机运行,当变频器出现故障停机时,变频器结合控制柜电气结构会自动将控制状态从变频切为工频,保证抽油机不停机。同时,在抽油机下行冲程时,变频器结合外部制动电阻,将回生能量合理释放。

    HD700变频器与数据采集远传器通讯连接,将电机的运行工况、电流、转矩等数据远传到中控室内。

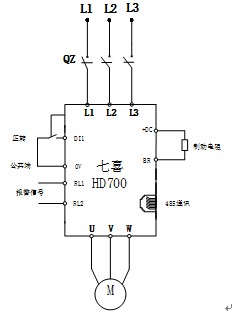

    3.2、端子接线图


    3.3  HD700的基本参数设置

    参数ID

    参数名称

    设定值

    备注

    P00.03

    启停控制方式

    1



    P00.04

    频率给定源



    根据系统而定

    P00.09

    加速时间



    根据需要设定

    P00.10

    减速时间



    根据需要设定

    P00.12

    键盘给定重新上电后初始值



    根据需要设定

    P00.14

    电机额定电流



    根据电机铭牌设定

    P00.16

    电机额定转速



    根据电机铭牌设定

    P00.19

    电机功率因数



    根据电机铭牌设定

    3.4  HD700变频器特点

    1、输入电压范围宽,更能适应油田恶劣电网。

    2、风道独立,恶劣环境适应能力强。

    3、模块裕量设计大,过载能力强。

    4、核心元器件全部使用国际知名品牌,稳定可靠。

    3.5  系统特点

    采油井在开采过程中,油况可能随时发生变化,变频器可以实时将负载情况送到控制系统进行分析计算,从而得到合理的转速控制。同时,还可以根据采油厂的采油量指标,由采油工人自行或定时改变输出频率,满足了手动与自动控制的二合一功能,不仅节约了电能,还节省了人力物力。
