工业数据采集中RS232转RS485/422转换器的应用
发布时间：2012/8/7 15:20:49 修改时间：2012/8/1 9:39:03 浏览次数：3015

目前工业环境中许多重要的设备仍然使用RS-232接口界面设计，然而，RS-232是一个点对点的界面，限制设备和计算机之间的传输距离只能为15米。为了克服这个限制，许多用户使用RS232转RS485转换器，将RS232设备连到工业RS485网络，传输数据时距离超过1.2km.
深圳市宇泰科技UT-208是一款性能卓著功能强大的工业级RS232转RS485/422光电隔离转换器，设计指标完全符合工业标准要求。能够将单端的RS-232信号转换为平衡差分的RS-422或RS-485信号，带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，内置的光电隔离器，能够提供高达2500Vrms的隔离电压保护和自动侦测串口信号速率。总之，您的RS-232设备可以轻松接入工业RS-485/RS422网络，无须做任何的软硬件改变。此外它采用接口自适应技术，无需开关设置，既可支持RS232转RS485和RS232转485双向传输转换，非常适合在性能要求苛刻的工业采集系统中使用。

产品特点：
◆用于扩展RS232联网的通讯距离，具备将RS232总线信号转换成满足RS485/RS422总线物理层协议信号的功能。不用改变原来的通讯协议，只要将RS232-RS485/422转换器接入232通讯网络就行。经过多次转换中继，可将232联网的通讯距离延长几公里。
◆RS485/422总线数据和RS232总线数据完全同步，可直接接入联网网络。
◆使用RS232转RS485转换器可将RS232总线和RS485/RS422总线相连接，实现RS232总线和RS485/422总线的相互转换。总之：需要远距离抗干扰传输时就转换成RS485总线，需要连接232通讯设备时就转换成RS232总线。一条RS485总线通讯距离可达到1200米。
◆一条RS485总线最大驱动能力为32个设备，若一条RS485总线上超过32个设备，可采用多条RS485总线来驱动，或者加RS485中继器，或者定做驱动能力为64点、128点、256点的转换器。组网简单灵活，可扩展几千个设备。

UT-208 工业级RS232转485/422转换器 RS485总线连接应用方案如下图：

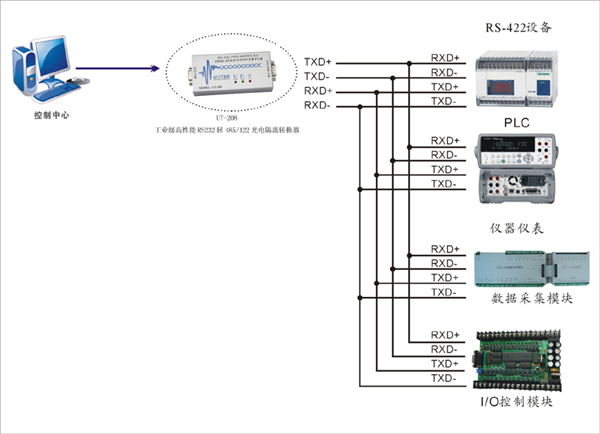

UT-208 工业级RS232转485/422转换器 RS422总线连接应用方案如下图：
