  • 力控FsmartWorx在智能巡检项目中的应用
  • 发布时间:2018/9/13 17:56:29   修改时间:2018/9/13 17:56:29 浏览次数:1173
  •   力控FsmartWorx是基于纯 HTML5 技术和标准的新型产品,它不仅支持采用多种浏览器(火狐、Google)访问,也可以在平板电脑、iPhone 及安卓手机内的多种移动设备上访问。此次,将FsmartWorx(内操)与外操巡检相结合,形成了一套完整的智能巡检体系。结合实时数据库系统,为巡检调度人员考核和安全生产提供数据支持。
      一、项目简介
      随着工业行业的快速发展,智能设备巡检被更多的企业所重视。不同于传统设备巡检有着效率低、成本高以及准确率低的缺点,智能设备巡检系统能够让值班人员及时掌握设备运行状况及周围环境的变化,发现设施缺陷和危及安全的隐患。及时采取有效措施,保证生产的安全和稳定。
      力控智能巡检系统通过合理的规划巡检内容、路线、方式、频率,采用先进的RFID技术,提高巡检到位率和数据真实性,同时利用数据采集技术,实时数据库技术,视屏监控技术,全方位监控厂区生产装置,为企业提供一套现代化的巡检管理平台,为管理人员考核、决策提供依据。
      亿利资源集团库布齐园区智能巡检项目主要分为内操巡检组、外操巡检组、视频监控组以及开发组。该项目力控主要负责内操巡检系统开发及实施工作。工作内容包括:巡检数据采集、内操巡检界面开发、展现,报警推送,以及内操巡检系统与智能巡检平台的无缝融合。

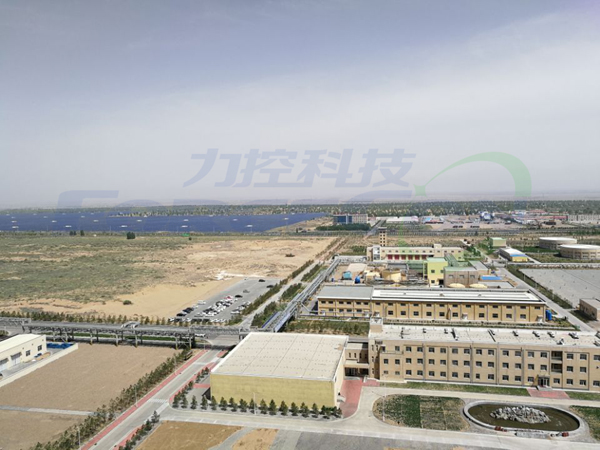

      图1 巡检大楼俯瞰整个厂区

      二、系统介绍
      2.1. 系统设计
      本次项目的实施范围覆盖库布齐园区生产基地3个分厂,共计43条巡检路线。内操巡检平台则主要是针对这43条路线中的重点巡检路线上重点装置,设备和重大危险源进行集中监控管理。监控画面35幅,监控点位360余个。系统依托pSpace实时数据库平台,自动记录各测控点位的实时数据。并根据工艺要求,配置各测点的报警信息。智能巡检平台通过标准接口实时读取pSpace数据库中各监控点位产生的报警信息。并将报警信息与现场监控视频绑定。当报警产生后,视频监控自动切换到对应的巡检点监控画面。同时智能巡检平台能对各巡检点产生的报警信息进行统计分析,为现场检修人员制定设备保养计划提供数据支撑。除此之外,利用Html5技术,根据Fsmartworx的跨平台特点,实现内操巡检系统与智能巡检平台的融合。
      2.2. 系统架构

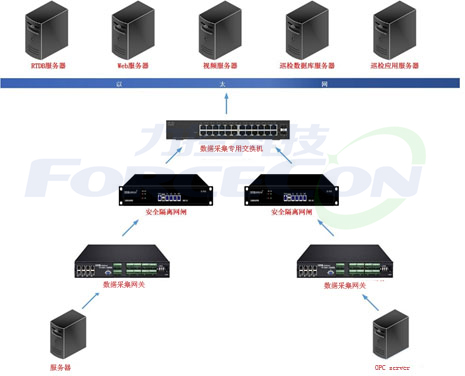

      图2 亿利资源集团库布奇园区智能巡检系统内操巡检架构图

      如图2所示,内操巡检系统采用PFC-HK6510数据采集网关通过DCS系统的OPC接口采集重点路线上巡检数据。经过安全隔离网闸隔离后以CommServer 协议将数据上传到pSpace数据库。利用CommServer协议的断线缓存功能和pSpace 实时数据库的数据回补功能,保证数据的完整性和准确性。通过.net接口将内操巡检系统的实时报警信息推送到智能巡检平台。Web服务器上安装了FsmartWorx软件,通过FsmartWorx自带的图形编辑功能,将内操巡检监控点位以图形和表格等多种方式展现。FsmartWorx 工程界面运行后,能根据每个页面的URL地址单独访问特定的页面。在巡检平台设置相应的标签,嵌入相应巡检装置页面的URL地址,实现了内操巡检与智能巡检平台的无缝融合。
      2.3. 系统优势
      本项目主要是通过Fsmartworx来实现与智能巡检平台的融合。其中,Fsmartworx依托pSpace实时数据库作为数据源,并将数据所在的巡检路线以图形,表格等多种形式展示出来。
      (1)数据及接口扩展
      Fsmartworx采用 WebSocket 通信,保证与实时库连接的稳定性及实时性。数据源支持Space,PI, IHIS,PHD等实时数据库系统,保证项目在现有系统不改变的前提下实现与信息化平台无缝集成。

      图3 数据源配置

      (2)web画面展示
      与传统组态软件的WEB发布或者IIS发布相比,Fsmartworx不需要依赖各种控件,不需对浏览器进行设置。利用Html5 技术,能实现跨平台访问,减小对计算机操作系统和浏览器的依赖性。同时Fsmartworx能提供单个页面的URL地址。能实现监控页面的单点登陆和管理。

      图4 乙二醇分厂新鲜期压缩机A

      (3)有毒可燃气体监测
      有毒可燃气体的监测是安全环保的重中之重,也是安全生产的保障。本项目中采用表格形式,直观展示各个有毒可燃气体检测点的气体浓度值。并根据浓度阈值,以不同颜色显示。实现有毒可燃气体浓度的集中管理。

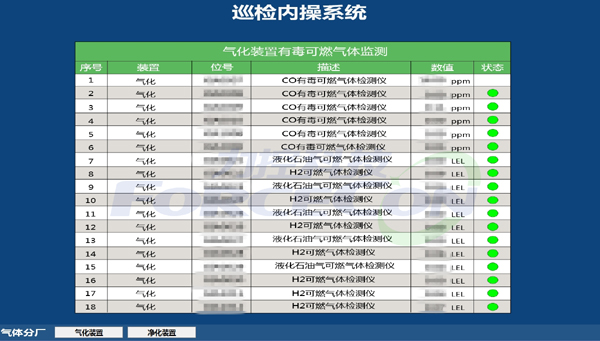

      图5 气体分厂有毒可燃气体监测

      (1) 与智能巡检平台的融合
      Fsmartworx在画面编辑好以后,点击运行按钮,即可通过浏览器进行访问。同时每个窗口都有一个对应的URL地址,通过iframe框架调用这个URL地址的方式就可以实现与智能巡检平台的融合。

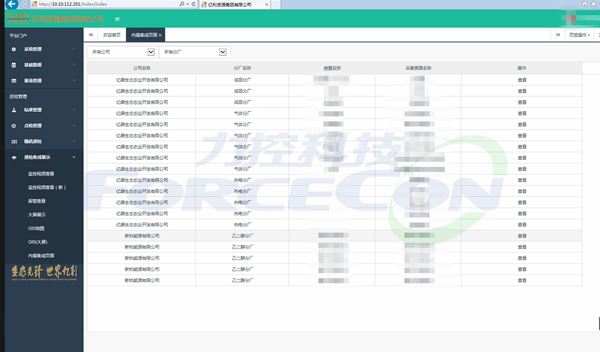

      图6 巡检平台内操界面查看

      三、项目总结
      亿利资源集团智能巡检项目内操巡检系统的完成,使得该企业的巡检管理人员只需通过浏览器登陆到智能巡检平台,即可查看内操巡检系统的实时数据和报警信息,可第一时间发现设施缺陷和危及安全的隐患,及时采取有效措施,保证了生产的安全和稳定。
