简介

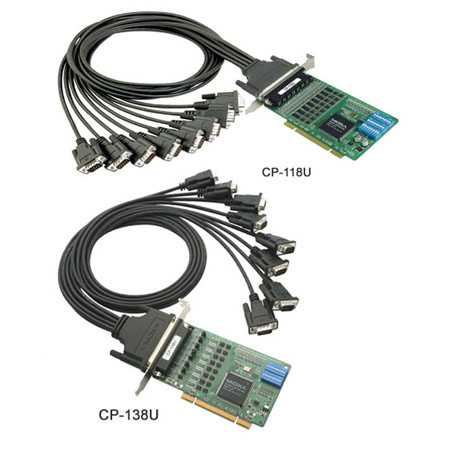

CP-118U和CP-138U是一款聪明型通用PCI多串口卡，是为POS和ATM应用而设计的，可以用于工业自动化系统制造和系统集成商。可以兼容任何主流操作系统，CP-118U的8个RS-232/422/485串口和CP-138U的8个RS-422/485串口的每个端口数据速率达921.6Kbps，提供全调制解调器控制信号，确保与外围串口设备的兼容性。另外，CP-118U和CP-138U可以在3.3 V和5 V PCI总线下工作，使多串口卡可以安装在任何可用的PC或服务器中。

支持主流Windows和Linux/Unix驱动

Moxa相当关注当今操作系统的发展趋势，因此可以及时为产品开发符合主流操作系统的驱动程序。CP-118U和CP-138U的Windows COM和Linux/Unix TTY驱动通过了可靠、严格的测试。此外还支持其他嵌入式操作系统驱动，如Windows XP embedded和WEPOS。

特点

• 效能最高超过700 Kpbs的数据吞吐量
• 串口通信速率可达921.6 Kbps
• 128位FIFO和芯片集成的H/W，S/W流控
• 通用的PCI可兼容3.3/5V PCI和PCI-X
• 提供板载LED指示灯及管理软件
• 支技Windows Vista/2003/XP/2000/98/ME，Linux，Unix
• 板载15 KV ESD保护

硬件 控制器：MU860（兼容16C550C）
总线：32位通用PCI
连接器：孔式DB62
串口 串口数量：8
串口标准：CP-118U：RS-232/422/485
CP-138U：RS-422/485
板数：最大4 / PC
线性保护 ESD保护：板载15 KV
性能 速率：50bps到921.6Kbps
串口通讯参数 数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：由BIOS分配
信号 RS-232：TxD，RxD，RTS，CTS DTR，DSR，DCD，GND
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4线RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2线RS-485：Data+(B)，Data-(A)，GND
驱动支持 操作系统：CP-118U：Windows (2000, XP/2003/Vista
x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP
Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6 (仅
CP-118U：SCO Open Server 5/6, UnixWare 7)
机械特性 尺寸：82 x 135 mm (3.22 x 5.31 in)
工作环境 工作温度：0 ~ 55 °C
相对湿度：5 ~ 95% RH
存储温度：-20 ~ 85 °C
安规认证 EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
电源需求 电源要求：
CP-118U：240 mA (+5V，RS-232)，300 mA(+5V，RS-422)
CP-138U：135 mA (+5V，RS-422)
保修期 5年
