简介

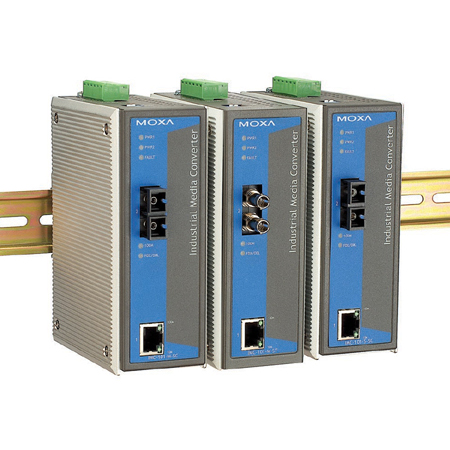

IMC-101 工业级光电转换器提供 10/100BaseT(X) 和 100 BaseFX 之间的光电转换。它的工业设计确保您的工业自动化应用持续运行，且每个 IMC-101 转换器还配备有一个用于系统掉电、网络断线报警的输出继电器，这样可以减少系统宕机带来的损失。IMC-101 专为苛刻工业环境设计，通过危险环境认证（Class 1 Division 2/Zone 2，DNV，and GL Certification）并符合 FCC，TüV，UL，CE 标准。IMC-101 可支持工作温度为 0 ~ 60°C，宽温产品 -40 ~ 75°C。所有型号
皆通过 100% 烤机测试。

特点

高性能网络交换技术

    * 10/100BaseT(X) 自适应, 支持MDI/MDI-X 自动侦测
    * 多模, 单模光纤, 可选配 SC 和 ST 接口

工业级设计, 稳定可靠

    * Link Fault Pass-Through (LFP)
    * 系统掉电, 网络断线可通过继电器输出报警
    * 冗余电源输入

坚固的外壳设计

    * 提供标准型号 (0 ~ 60°C ) 和宽温型号 (-40 ~ 75°C)
    * 导轨安装或面板安装
    * 长距型传输距离40 km 或80 km
    * 适用于苛刻的工业环境 (Class 1 Div.2/Zone 2)

推荐附件

    * DR 系列24 VDC 导轨电源

技术参数 标准：IEEE802.3，802.3u
接口 RJ45端口：10/100BaseT(X)
光纤端口：100BaseFX (SC/ST接口)
LED指示灯：PWR1，PWR2，FAULT，10/100M (TP端口)，
100M (光口)，FDX/COL (光口)
DIP 开关：100BaseFX 全/半双工，选择端口中断报警拔码
开关
报警连接：一路继电器输出，电流负载能为：1A@24VDC
光纤 距离：
多模： 0-5km，1300nm (50/125μm，800MHz*km)
0-4km，1300nm (62.5/125μm，500MHz*km)
单模： 0-40km，1310nm (9/125μm，3.5PS/(nm*km)
0-80km，1550nm (9/125μm，19PS/(nm*km)
最小输出：
多模： -20 dBm
单模： 0 ~ 40 km，-5 dBm
0 ~ 80 km，-5 dBm
最大输出：
多模： -14 dBm
单模： 0 ~ 40 km，0 dBm
0 ~ 80 km，0 dBm
灵敏度：-34 ~ -30（多模），-36 ~ -32（单模）
电源 输入电压：24 VDC (12 ~ 48 VDC)，冗余输入
输入电流（@24V）：0.2A
连接器：可插拨的接线端子
过载电源保护：1.1A
反向电保护源极性保护：提供
机械特性 外壳：IP30，金属外壳
尺寸（W×H×D）：53.6×135×105mm
重量：630g
安装：导轨和壁挂式安装（可选）
工作环境 工作温度： 0 ~ 60 °C（32 ~ 140 °F）
-40 ~ 75 °C（-40 ~ 167 °F）宽温型号
储存温度：-40 ~ 85 °C（-40 ~ 185 °F）
环境相对湿度：5% ~ 95%（无凝露）
通过认证 安全：UL508，UL60950-1，CSA C22.2 No. 60950-1，
EN60950-1
危险环境：UL/cUL Class1，Division 2，Groups A，B，C和
D；ATEX Class1，Zone 2，EEx nC IIC (03CA24537)
海事：GL，DNV
EMI：FCC Part 15，CISPR (EN55022) class A
EMS： EN61000-4-2 (ESD)， 等级3
EN61000-4-3 (RS)， 等级3
EN61000-4-4 (EFT)， 等级3
EN61000-4-5 (Surge)， 等级3
EN61000-4-6 (CS)， 等级3
EN61000-4-8
EN61000-4-11
冲击：IEC60068-2-27
自由落体：IEC60068-2-32
震动：IEC60068-2-6
MTBF：401,000 hrs
数据库：MIL-HDBK-217F：GB 25°C
保修期５年
