简介

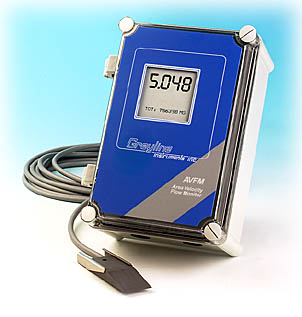

格莱公司AVFM截面-流速流量计能够监测并记录 开放式管线（如半满污水管和没有溢流堰的大流量管道）中的流量，并能显示、传送、累计流量数据。特道）中的流量，并能显示、传送、累计流量数据。特别适用于市政雨水、废水、污水和灌溉用水管道.
AVFM截面—流速流量计通过使用一个水下超声波传感器，连续测量管道中流体的流速和液位，用户只传感器，连续测量管道中流体的流速和液位，用户只要输入圆形管道的内径或方形管道的宽度，AVFM会自动计算流量并显示流速。当然AVFM也可以使用分立的流速和液位测量传感器，精度更高更稳定。
安装方法
传感器被安装在圆管内部或方管的底部，不需要特殊的工具和硬件，传感器是一个完全密封的超声波单元，最外层材质全部采用塑料，因此能防止腐蚀并适应恶劣环境。通过一个MB— Q Z型不锈钢安装托架固定传感器。对于管径从6″到24″（150mm到600mm）圆形管，外加一个不锈钢安装圈。
性能特征：
电子封装
精度
显示
防水、防尘(NWMA4X, IP68)聚碳酸脂带有清洁、防碎的外壳。
液位：±0.25% ；流速：±2%；重复度和线性：±0.1%。
数字值：4位LCD显示；菜单/状态/累加器：16位字符显示。
组态
用三个嵌入式按钮很容易进行菜单选择，提供密码保护。
供电电源
200-250VAC 50/60 Hz,12VDC or 24VDC。
信号输出
独立的4-20mA，负载电阻为1000欧姆（适用于流量，液位，流速）。
控制继电器
三个5安培SPDT，可设与流量正比的脉冲输出/流量报警/液位报警。
电涌保护
操作温度
重量
对传感器、4-20mA输出、电源输入提供电涌保护。
-20℃ 至 60℃ （-5°~ 140°F ）℉
10 lbs(4.5 kg)。
QZ—A传感器：
流速测量范围
液面测量范围
工作温度
表面材质
电缆
安装
温度补偿
0.1to 20 英尺/秒 (0.03 to 6.2米/秒)。
最小值：1英寸（25.4毫米）；最大值：15英尺（4.57米）。
-5℃ 至 65℃（5 ~ 150°F）。
PVC,环氧树脂，聚亚安酯。
25英尺（7.6米）防水的屏蔽三芯同轴电缆。
带有MB—QZ 不锈钢安装托架。
自动、连续。
其他选项：
数据记录
可编程的50，000点数据容量，能记录流体流动情况，包括总量、平均值、最大值、最小值以及随机事件的发生次数。包括RS232输出，电缆和PC软件
传感器电缆
50英尺（15米）的RG62AU同轴电缆，最长可达500英尺（150米）。
电缆接线盒
防水的 NEMA4钢材质，带有终端接线板。
加热器
用于温度控制（0℃以下推荐使用）。
内置安全栅
探头安装在ClassⅠ,Ⅱ,Ⅲ；Div.Ⅰ,Ⅱ； Groups C,D,E,F,G的危险区。
传感器
独立的非接触式超声波液位传感器和QZ—B 流速传感器。
传感器安装圈
防爆封装
不锈钢材质，适用于直径为6″ 到 24″ (150 to 600毫米)的管线。
可选隔爆（NEMA7）封装（注：选隔爆时与本地代理商联系）。
选型 AVFM （ a ）-（ b ）-（ c ）-（ d ）-（ e ）
a:供电电源
代码
电压值
A
100-160VAC， 50/60Hz
C
24VDC
B
180-260VAC, 50/60Hz
D
12VDC(电池供电)
b:传感器(分别带有25ft/7.6m电缆线)
传感器类型
QZ-A 标准传感器,测量流速和液位
QZ-B 传感器,测量流速;独立的PZ12-LP 传感器测量液位
c:内置安全栅(电子封装内)
类型
1
标准 一般应用场合（非防爆）
2
内置安全栅,适用于ClassⅠ,Ⅱ,Ⅲ:Div.Ⅰ,Ⅱ;Groups C,D,E,F,G.
d:传感器电缆长度
电缆类型
标准25ft/7.6m可浸水的屏蔽三同轴电缆
50ft/15m可浸水的屏蔽三同轴电缆
e:数据记录仪
记录仪类型
标准, 无
50,000点数据记录仪(内置RS232C接口, PC软件)
3
50,000点数据记录仪(内置RS485接口,PC软件)
