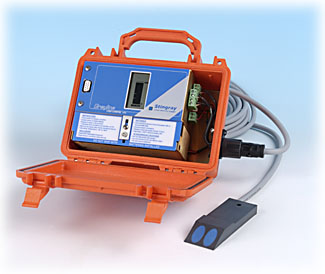

格莱公司STINGRAY便携式截面-流速流量计能够监测并记录开放式管线如半满污水管和
没有溢流堰的大流量管道中的流量,并能显示、传送、累计流量数据。特别适用于市
政雨水、废水、污水和灌溉用水管道。
工作原理
STINGRAY便携式截面—流速流量计通过使用一个水下超声波传感器,连续测量管道
中流体的流速和液位,用户只要输入圆形管道的内径或方形管道的宽度,
STINGRAY会自动计算流量并显示流速。
主要特点
u 易使用,只须输入明渠的尺寸(规则渠,圆形截面或矩
形截面),然后将探头插入水中即可测量流速计算流量。
u 探头采用多普勒脉冲群爆发发射技术,测量大于该点范
围的平均速度,也可以是时间平均速度。
u 数字电路每秒采集15个速度信号
u 计算正向/反向流量
技术参数
u 速度测量范围: 0.015—3m/s,双向测量
u 速度测量精度:全范围 ±1%
u 分辨率:0.003m/s
u 最小可测量深度:25mm
u 流体要求:颗粒含量100ppm以上,直径100um以上(原水级别)
u 显示:4行X20字符LCD显示,对比度可调节
u 模拟输出:4——20mA
u 记录仪(可选):-2——+2VDC,响应 –3——+3m/s
u 电源:内置6节1500mAh镍镉电池组
u 充电时间:10小时
u 充电器:115VAC或220VAC(可选择)到12VDC转换;汽车充电器10——15VDC
u 操作时间:正常使用4星期,连续 12小时
u 温度:0℃——50℃
u 外形尺寸:114H*178W*152D(mm)
u 主机重量:1.4Kg
u 探头尺寸:25H*38W*38D(mm)
u 探头材料:氨基申酸乙酯和环氧高分子,不锈钢
u 延伸杆:套筒长0.5——1.8米
选型 AVFM-P ( a )-( b )-( c )-( d )-( e )
a:供电电源
代码
电压值
A
100-160VAC, 50/60Hz
C
N
B
180-260VAC, 50/60Hz
D
b:传感器(分别带有25ft/7.6m电缆线)
传感器类型
标准传感器,测量流速
QZ-B 传感器,测量流速;
独立的PZ12-LP 传感器测量液位(此项限固定式)
c:内置安全栅(电子封装内)
类型
1
标准 一般应用场合(非防爆)
2
内置安全栅,适用于ClassⅠ,Ⅱ,Ⅲ:Div.Ⅰ,Ⅱ;Groups C,D,E,F,G.
d:传感器电缆长度
电缆类型
标准25ft/7.6m可浸水的屏蔽三同轴电缆
50ft/15m可浸水的屏蔽三同轴电缆
e:数据记录仪
记录仪类型
标准, 无
50,000点数据记录仪,脉冲输出
3
整机包含组件
便携式流速流量计主机 1台
探头(带7.6米电缆) &nb
