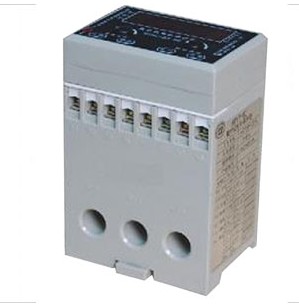

规格及技术参数

规格

05

20

40

AC220V±20％， AC380V±20％

50/60Hz

5A/250VAC(电阻性负载)

<1W

机械5,000,000/电气100,000次(额定容量内)

温度

－25~80℃

湿度

相对湿度≤85%

外壳与电路

500VDC>100MΩ

触点间

1000V常用频率1分钟

手动（即时）/按钮断电复位

                                                                安装调试

1、将保护器固定在交流接触器旁，A1、A2接操作电源，主回路相线按R、S、T相序对应穿入保护器的三只互感器中，辅助触点接线端子95、96按接线图连接。

2、  时间设定

  根据反时限特性和电机实际启动时间，保护时间设置为实际启动时间的110％－120％设置后电机按所设时间特性脱扣，启动为冷态，启动后按照热态，具体参看说明书反时限脱扣特性曲线。

     3、电流设定

       〔1〕顺时针调“电流”钮至最大。

       〔2〕在电机运转条件下,反时针调“电流”钮直到过载（红）灯闪，这时的电流为在此负荷下电机工作的额定电流，再顺时针调“电流”钮直到红灯灭。

       〔3〕用户也可根据自己电机的实际工作情况设置时间和电流，以保证电机可靠启动、正常运行，短时过载下又绝对安全。一般的情况下，“电流”设置为电机额定电流的110％-120％。

﹡注： 将本产品用于变频调速的线路上，须在工作电源输入端加隔离变压器。
