  • 安控科技-E531X系列井口采集器
  • 发布时间:2011/5/27 17:01:46   修改时间:2013/8/19 16:35:14 浏览次数:2041
  • 安控科技-E531X系列井口采集器
  •   一. 产品概述
      E531X系列产品是针对油田井口数据采集及水井配水控制而生产的远程控制终端(RTU),采用先进的工业级产品作为核心和接口部件,具有功能强、可靠性高、抗干扰能力强、应用灵活等特点,既可以远程监控,也可以独立完成各项功能。
      本产品可以使用在单井或是丛式井场,连接有线、无线的设备。现场可以安装有线载荷、角位移传感器或无线载荷传感器,采集油井冲程、冲次、载荷(最小载荷、最大载荷)、位移、示功图等数据;选用安装有线压力变送器和温度变送器,或选用安装无线压力变送器和无线温度变送器,采集抽油机井口油压、套压、油温等参数。
      在通讯方式方面,抽油机控制器支持CDMA/GPRS、无线电台、无线网桥、光纤等通讯方式,与控制室进行通讯。在丛式井场的情况下,井口采集器通过RS485有线或2.4G无线的方式将数据传送至井场通讯协议箱,再通过光缆或无线网桥的方式传送到中控室。
      二. 产品结构
      E531X井口采集器由主控模块(一体化RTU)、电源、语音报警喇叭、接地汇流条等组成。电量及2.4G无线通信模块内嵌于主控模块中。
      三. 产品特点
      E531X井口采集器是在做了大量的现场调研,征求了许多专家及用户意见而设计的,因此在技术上有许多独到之处,具体体现为以下几点:
      结构合理,安装方便,可直接应用于工业现场
      完备的供电、检测、控制、安装、防护设计,用户无须二次配置。
      井口焊接支架或埋地安装,井场立杆悬挂安装,阀组间壁挂式安装。
      外加保护箱,可很好地起到了防雨、防晒、防尘的作用。
      配置合理,具有很强的现场适应能力
      具有多种类型的输入、输出信号,井口采集器可直接引入电压、电流采集电量。具
      有24V仪表电源输出,可直接引入两线制仪表。
      灵活的通讯方式,标准的通讯协议
      提供多种对外通讯接口,如RS232、RS485、网口等。
      内嵌2.4G无线通信模块。支持标准的Modbus协议。
      现场监控和远程监控兼备,为系统操作、诊断、维护和升级提供了方便
      控制器可作为控制系统中的一个站点联网工作,也可独立运行完成各项功能。可现场设定控制器参数,也可远程设定。
      程序可实现现场下载,软件升级方便。
      工业标准设计,能够工作于各种恶劣环境
      内部器件均选用优秀的工业级产品,具有卓越的温度特性,可在恶劣环境下工作。
      使用温度可达-40℃~+70℃,存储温度达-40℃~+80℃,不需要特殊的加热器或冷却装置。
      充分的可靠性设计,严格的质量检验,为用户提供了可靠的保证
      电源、信号入出口均有保护措施,并与主控电路隔离。
      具有看门狗及数据掉电保护功能,可长期保存设定参数。
      产品的研制、生产、检验严格按照ISO9001质量体系标准进行。
      四.产品功能
      E531X井口采集器具有如下功能:
      1)  检测功能:检测抽油机示功图、电压、电流、三相电能参数、启停状态等;
      2)  远程通信功能:远程控制抽油机的启停,读取、设定工作参数;
      3)  现场操作功能:通过笔记本电脑现场显示示功图,读取、设定工作参数;
      4)  错误判断功能:自动判断主控模块及现场仪表错误,给出错误信息,此错误信息可通过笔记本电脑读取,也可远程读取;
      5)  初始化功能:对控制器进行初始化,取缺省设定参数。
      五.现场应用示意图
      根据井口采集器设计图纸要求及现场接线图安装相应仪表,如负荷传感器、角位移传感器等。
      单井

      丛式井场

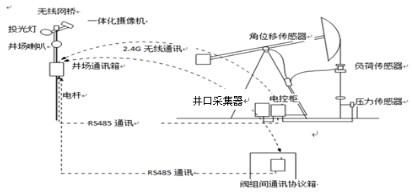

      有线仪表井场结构图、数据采集、通讯

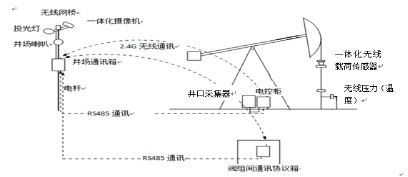

    无线仪表井场结构图、数据采集、通讯

           六.产品指标
      RS232通信接口技术指标

    项目

     指标

     通讯端口

     RS232数据终端设备(DTE)DB-9P

     波特率

     1200bps57600bps可调

     传输距离

     电缆最长15.2m

     通信协议

     Modbus ASCII/ RTU、DNP3、自定义

      RS485通信接口技术指标

    项目

     指标

     通讯端口

     RS485 数据终端设(DTE)

     波特率

     1200bps57600bps可调

     传输距离

     电缆最长1200m

     通信协议

     Modbus ASCII/RTU、DNP3、自定义


      ETHERNET通信接口技术指标

    项目

     指标

     通讯端口

     RJ45

     通信速率

     10Mbit/s

     传输距离

     电缆最长100m

     通信协议

      Modbus TCP、DNP3、自定义


      AI接口技术指标

    项目

     指标

     A/D分辨率

      16

     输入阻抗

      < 200Ω

     精确度

     ±0.2%F·S(25℃)

     ±0.5%F·S(全温度范围)

     响应时间

     10ms(从10%90%的信号改变)

      DI接口技术指标

    项目

     指标

     最大输入

      30VDC

     最小ON输入

      15VDC

     最大OFF输入

      2VDC

     标准输入电流

      5mA@15VDC   12mA@24VDC


      DO接口技术指标

    项目

     指标

     输出类型

     机械式继电器

     输出触点容量

      AC250@5A   DC24V@3A

     继电器寿命

      1500000次(0~250mA)

      600000次(250~1000mA)

     触点隔离

      AC1000V

     输入、输出隔离

     优于AC1500V


      工作环境技术指标

    项目

     指标

     输入电压

      220VAC±20%  50Hz

     工作温度

      -40~+70℃

     工作湿度

      5~95% 无结露
