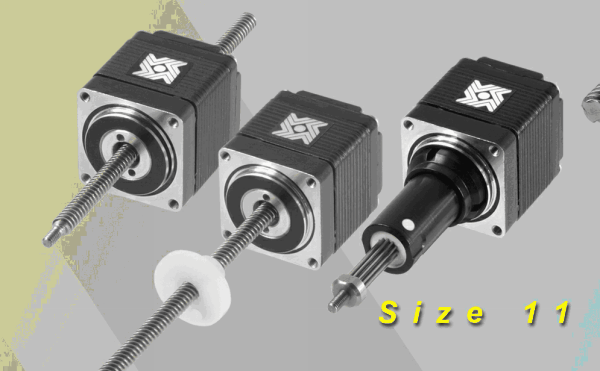

Size 11：28mm（1.1")混合式直线电机(1.8°步进角)

电机型号编码

固定轴式

28H4(X)-V

28H6(X)-V

贯通轴式

28F4(X)-V

28F6(X)-V

外部驱动式

E28H4(X)-V

E28H6(X)-V

绕组类型

双极性

单极性**

工作电压

2.1 VDC

5 VDC

12 VDC

5 VDC

12 VDC

每相电流

1 A

0.42 A

0.18 A

0.42 A

0.18 A

每相电阻

2.1 Ω

11.9 Ω

68.6 Ω

11.9 Ω

68.6 Ω

每相电感

1.5 mH

6.7 mH

39 mH

3.3 mH

19.5 mH

功耗

4.2 W

转子惯量

9 gcm²

温升

135°F (75°C) Rise

重量

4.2 oz (119 g)

绝缘电阻

20 M Ω

**单极性驱动比双极性驱动的推力大约小30%。

直线步长
螺杆0.1875" (4.76 mm)

代码

英寸

毫米

0.001

0.0254

1

0.002

0.0508

2

0.0005

0.0127

3

0.000125

0.0031

7

0.00025

0.0063

9

标准电机的绝缘等级为B级，额定最高温度为130℃。

输出轴全部伸出或全部收回时应考虑专门的驱动条件。
