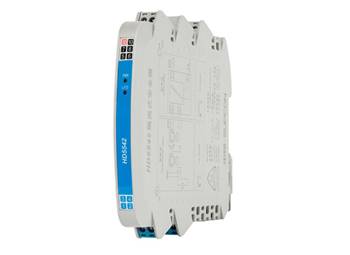

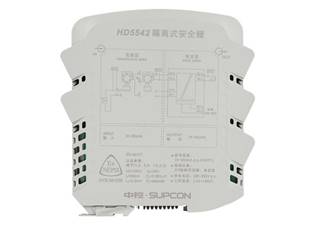

中控技术HD5500系列隔离式安全栅
发布时间：2021/3/2 20:30:25 修改时间：2021/3/4 14:21:09 浏览次数：6451
　　HD5500系列隔离式安全栅输入/输出/电源三端口隔离，满足[ExiaGa]ⅡC防爆等级要求，适用于最危险的0区及最危险介质。

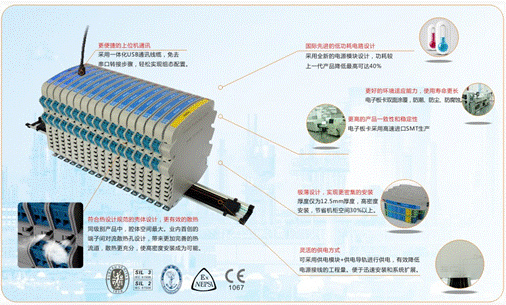

　　HD5500采用先进的低功耗电路设计，功耗比上一代产品降低40%；并采用业内首创的端子间对流散热孔设计，带来更加完善的热流道，散热更充分，配合同类产品无出其右的12.5mm厚度，使高密度安装成为可能，节省机柜空间30%以上。
　　HD5500采用一体化USB通讯线缆，免去串口转接步骤，轻松实现组态配置，和上位机通讯更便捷。
　　HD5500还可采用底部供电导轨进行供电，有效降低电源接线的工程量。节约人工成本，便于迅速安装和系统扩展。

　　主要特点
　　1、智能化设计，所有型号带有故障报警指示灯，方便现场使用时的快速故障定位；
　　2、中控系统（DCS、SIS）、变送器、阀门等的完美搭档，相同研发平台、制造平台、质量管控，从原理样机开始就进行了无数次的匹配性验证；

　　性能指标
　　供电
　　工作电源：(20~35)VDC（与隔离式安全栅相连的控制仪表的电源或其内部可能产生的电压不得高于250V AC/DC）
　　最高允许电压Um：250VAC/DC
　　安装环境
　　连续工作温度：(-20~60)℃
　　存储温度：(-40~80)℃
　　相对湿度：(5~95)%
　　基本结构
　　重量：约110g
　　外形尺寸：127.5mm×118.9mm×12.5mm

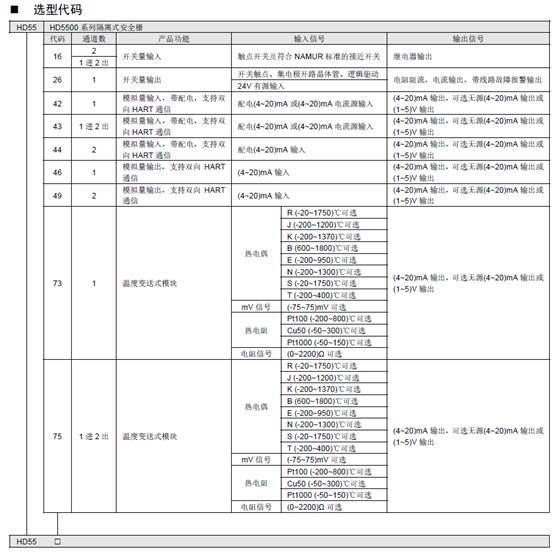

　　主要型号

　　主要配件
　　1. 选择HD5573或HD5575，请注明输入信号类型和量程范围。对热电偶输入信号，产品上标号为3/4的接线端子位置将装配HD55-CJC端子（内含冷端补偿元件，不可用于线缆连接）；对于其它输入信号，产品上标号为3/4的接线端子位置将装配普通接线端子，可用于正常的线缆连接。
　　2. 本公司提供Inscan HDC通讯套件（含上位机配置软件及配套的专用通讯线缆）及HD55-CJC端子或普通接线端子可选。配合该通讯套件，用户通过PC机即可实现对HD5573、HD5575温度变送型隔离式安全栅进行信号类型和量程范围的设置。当信号类型在热电偶和热电阻之间变更后，需正确匹配HD55-CJC端子或普通接线端子方能确保产品的正常使用。
　　3. HD5526默认输入信号为开关量，选24V有源输入时需在选型中注明。
　　4. HD5516默认为2通道，选1进2出时需在选型中注明。
　　5. 电流输出可选无源(4~20)mA输出或(1~5)V输出
　　6. 所有型号均可选择导轨供电，请在选型时注明。
