堰槽超声波明渠流量计

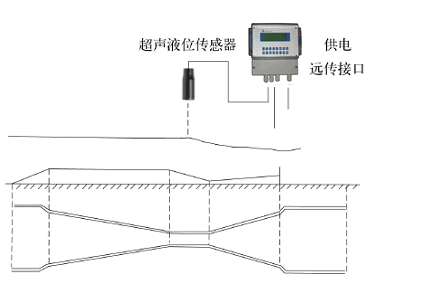

堰槽超声波明渠流量计采用标准堰槽作为辅助测量手段，主要包括：全宽堰、矩形堰、三角堰、帕歇尔槽和P－B槽。由转换器、堰槽和超声波液位计三部分组成。
流通顺畅的明渠内，水的流量越大，水位越高；流量越小，水位越低。通过测量水位，可以反算出流量。普通明渠内流量与水位之间的对应关系，受渠道的坡降比和表面糙度影响。在渠道内安装量水堰槽，产生节流作用，使明渠内的流量与液位有固定的对应关系。这种对应关系主要取决于量水堰槽的构造尺寸，渠道的影响减至最小。
应用行业
该流量计主要用于有自由出流排水条件的河道、灌渠，工厂、市政污水排放及其他非满管流量的测量。
测量介质
水、污水、及其他液体
正确选型：
请提供以下数据：
介质名称
最大流量（Qmax）、最小流量（Qmin）
最高／最低工作温度
其他特殊要求
具体的选型请专业技术人员完成
注：长期的现场应用经验告诉我们，流量计使用当中出现的问题，80％以上是由于选型和安装不当造成的，所以请务必向技术人员提供准确的数据。
安装位置
尽量选择在保证前面渠道比较直，水的流态比较稳定的位置。
技术参数
90°三角堰
矩形堰
全宽堰
帕歇尔槽
P-B槽
流量范围
0-10000 m3/h
0-32500 m3/h
0-2500000 m3/h
0-300000m3/h
0-45000 m3/h
准确度（%）
3
5
测量液体
水、污水及其他液体
堰槽材质
塑料、不锈钢、玻璃钢、水泥
信号输出
1、4-20mA：阻抗小于500Ω，光隔离，准确度0.1%。
2、RS-485：光隔离，波特率可选，传输距离大于1.6km。
3、打印机：选配（壁挂式转换器）。
键盘
壁挂式：2 x 8 盘装式：16键
显示器
2 x 10汉字显示，带有背光。
测量功能
流量、累计流量、运行时间。
数据贮存
贮存前720小时，前365天，前36个月，前10年数据，包括流量，累计流量。
环境温度
转换器：-10～45℃
超声传感器：-20～45℃
防护等级
壁挂式传感器：IP65； 盘装式传感器IP52； 超声传感器：IP52。
超声波液位传感器
电缆型号
RVVP3 x 0.3
工作电源
AC220V±10% DC12-36V 功率1.5W
转换器外型尺寸
壁挂式：213 x 185 x 107mm 盘装式：160 x 80 x 250mm
外形尺寸
Ø80 x 200mm
转换器重量
壁挂式：1.2kg
