  • 易格斯DryLinZLW - 同步带传动—直线导轨系统
  • 发布时间:2009/6/10 17:51:45   修改时间:2012/8/16 9:50:11 浏览次数:9142
  • 易格斯DryLinZLW - 同步带传动—直线导轨系统
  •   已经开发出来的DryLin 皮带传动系统,适合用于负载小,需要快速定位的系统。皮带传动的直线进给平台是耐腐蚀的,质量轻和结构紧凑,由于轻质量载荷作直线滑动引起的惯量小。
      特性
      100 %自润滑免维护滑动轴承
      装配简单,用途广泛
      行程可以自由选择
      稳定性好
      重量轻,耐腐蚀
      可在两种型号(基本型和标准型)中提供两种安装尺寸
      现货供应
      这种齿形皮带传动上的运动部件使用的是100%免维护和自润滑工程塑料轴承。尽量避免影响润滑的有较高硬度的颗粒进入滑动部位。因此,在很多应用场合都会提高轴的硬度。根据不同应用场合可以在两种类别产品之间选择:
      系列 - 基本型 02
      这是一款通过橡胶齿轮带进行运行的完全免润滑的直线滑块,带纤维加固原料。由不锈钢方块和高性能工程塑料齿轮组成的偏转轴两端都带有两个带槽球轴承。驱动销是一个6x6毫米大小的不锈钢方块。该系统中还包含了一个销径为10毫米的工程塑料适配器。
      在基本型02系列中, 目前可提供的安装尺寸为1040。
      系列 - 标准型 02
      这是一款通过橡胶(白色)齿轮带进行运行的完全免润滑的直线滑块,带钢制锁紧。偏转轴和齿轮带边都采用了一片式设计,由镀层钢板制成(可选配不锈钢)。偏转轴两端都带有两个带槽球轴承。
      在标准型02系列中,目前可提供的安装尺寸为0630和1040。
      安装尺寸1040价格示例
      系列 - 基本型 02
      成本(基本行程为100 mm)    £185
      附加费用(每100mm )    £6
      10片起     £162
      可根据客户要求25片起t
      系列 - 标准型 02
      成本(基本行程为1000 mm)    £323
      附加费用(每100mm )    £6
      10片起     £162
      可根据客户要求25片起t
      齿形同步带的装配


      1支架连接板用铝合金制成
      2轴承座由加铬酸锌制成
      3直线滑动轴承用 iglidur J制成
      4PU 同步带和钢芯
      5槽螺母
      6硬阳极氧化铝型材
      7夹紧元件用铝或者塑料制成
      8轴上的轴承用自润滑的iglidurJ制成
      9带槽球轴承
      10工程塑料基座

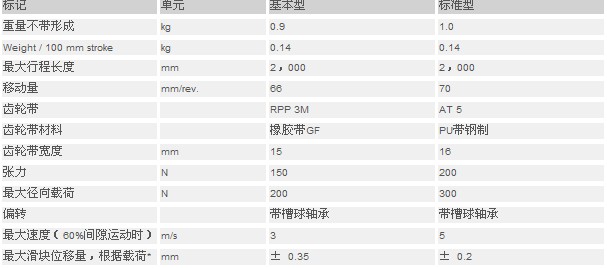

      技术参数



      *水平安装时,在最大允许载荷下测得的有效值
