  • 易格斯chainflex 高柔性总线电缆CFBUS.PVC.001
  • 发布时间:2018/8/24 10:08:47   修改时间:2020/1/15 15:47:43 浏览次数:374
  • 易格斯chainflex 高柔性总线电缆CFBUS.PVC.001
  • chainflex? 高柔性总线电缆CFBUS.PVC




    • 应用要求: 适合中等负载的应用
    • 外护套: PVC
    • 总屏蔽
    • 耐油性: 耐油(符合 DIN EN 50363-4-1 标准)
    • 阻燃
    • 抗UV
    • chainflex? 高柔性电缆等级: 4.3.2.1

    chainflex? 高柔性总线电缆 CFBUS.PVC

    典型应用领域:

    • 适合中等负载的应用
    • 几乎耐油
    • 更适合室内应用,但也可用于温度 > 5 °C 的室外应用
    • 架空行程距离和达 20 米的滑动应用
    • 用于机加工设备/机床、输送、室内起重机的总线连接电缆
    此系列的使用寿命有保证(需符合质保条件)
    更多信息:chainflex? 高柔性电缆质保
    往返运动*  5 百万  750 万  1000 万
    温度, 最小弯曲半径 最小弯曲半径 最小弯曲半径
    从/至[°C] [系数 x d] [系数 x d] [系数 x d]
    +5 / +15 15 16 17
    +15 / +60 12,5 13,5 14,5
    +60 / +70 15 16 17

    *可实现更多的往返运动次数——使用此页面上的使用寿命计算功能



    总线电缆技术说明

    chainflex? 高柔性总线电缆专为在拖链应用中连续使用而开发并经过测试。 根据
    使用的外护套材料和设计原理,我们针对不同的机械要求
    和介质电阻而设计总线电缆。
    电气设计的选择应确保可靠满足各总线规格的电气性能,
    并且最重要的是高 EMC 安全性。 尽管永久运动,
    也应确保电气值的永久稳定性。
    然而,整个总线通信系统中的整体传输属性并非完全取决于
    所使用的电缆。相反,它需要所有组件(电子组件,
    连接技术和电缆)的精确协调,并考虑与所需数据传输速率相关的各个系统
    的最大传输速率。 因此,电缆不完全负责
    信号的安全传输。
    认证和标准
    抗UV<br>中等 无硅<br>不含会影响涂料附着力的硅(符合PV 3.10.7 – 1992版标准)。 UL listed – filter NFPA<br>符合NFPA 79-2012第12.9章的标准 EAC<br>经认证编号TC RU C-DE. ME77.B.01218 CTP<br>经认证编号C-DE. PB49.B.00416 无铅<br>符合2011/65/EU(RoHS II)标准 CEI<br>符合CEI 20-35标准 无尘室<br>符合ISO 1级标准。外护套材料符合CF240.02.24标准,通过IPA依照标准14644-1进行的测试 CE<br>符合2014/35/EU标准

    CFBUS.PVC.001  一般性能

    总线系统

    Profibus

    芯数及截面积 [mm2]

    (2x0.25)C

    芯线组

    (2 x 0.25)C

    颜色识别

    红色,绿色

    外径最大

    8.5 毫米

    铜指数

    25 千克/千米

    重量

    75.0 千克/千米

    动态信息


    最小弯曲半径,拖链(系数)

    12.5 x d



    拖链最小弯曲半径

    106.3 毫米

    最小弯曲半径,柔性(系数)

    10.0 x d

    最小弯曲半径,柔性

    85.0 毫米

    最小弯曲半径,固定(系数)

    7.0 x d

    最小弯曲半径,固定

    59.5 毫米



    温度,拖链最小

    5 °C



    温度,拖链最大

    70 °C

    温度,柔性

    -5 °C至+70 °C(符合EN 60811-504标准)

    温度,固定

    -15 °C至+70 °C(符合DIN EN 50305标准)

    v最大,架空

    3 m/s

    v最大,滑动

    2 m/s

    a最大

    30 m/s2

    行程

    达20米的行程

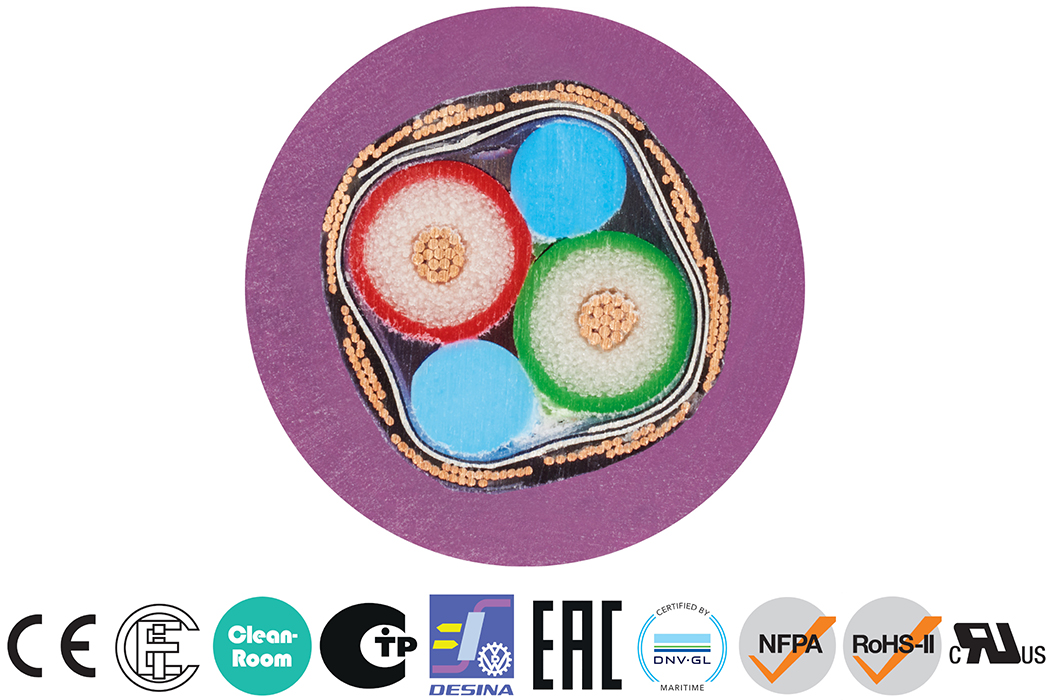

    电缆结构

    导体

    细线绞合导线,以裸铜线制成,特别抗弯曲(符合 DIN EN 60228 标准)。

    芯线绝缘

    机械高质量TPE混合物(符合总线规范)

    芯线结构

    符合总线规格标准

    芯线识别

    符合总线规格标准。

    总屏蔽

    高度抗弯曲的镀锡铜丝编织。 覆盖线性约55%,光学约80%。

    外护套

    低粘性、耐油的 PVC 基混合材料,符合拖链要求(符合 EN50363-4-1 标准)。



    护套颜色

    丁香红色(类似RAL 4001)

    电气信息


    波阻抗

    150 ?

    额定电压

    50 V

    测试电压

    500 V

    标准和认证


    4.3.2.1级
    4:采用特殊设计、适用于在拖链中持续运动的电缆(中等负载,半径不低于7.5 x d,速度达3米/秒)
    3:行程距离长达20米
    2:耐油(符合DIN EN 50363-4-1标准)
    1:无扭转

    抗UV

    中等

    耐油性

    耐油(符合 DIN EN 50363-4-1 标准)

    阻燃

    符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准

    无硅

    不含会影响涂料附着力的硅(符合PV 3.10.7 – 1992版标准)。

    UL/CSA

    型号1598和2571,30V,80°C

    NFPA

    符合NFPA 79-2012第12.9章的标准

    EAC

    经认证编号TC RU C-DE. ME77.B.01218

    CTP

    经认证编号C-DE. PB49.B.00416

    无铅

    符合2011/65/EU(RoHS II)标准

    CEI

    符合CEI 20-35标准

    无尘室

    符合ISO 1级标准。外护套材料符合CF240.02.24标准,通过IPA依照标准14644-1进行的测试

    CE

    符合2014/35/EU标准

    CC-Link
