  • chainflex 高柔性控制电缆 CF130.02.03.UL
  • 发布时间:2018/8/24 9:55:48   修改时间:2018/11/9 16:36:38 浏览次数:335
  • chainflex 高柔性控制电缆 CF130.02.03.UL
  • chainflex? 高柔性控制电缆CF130.UL

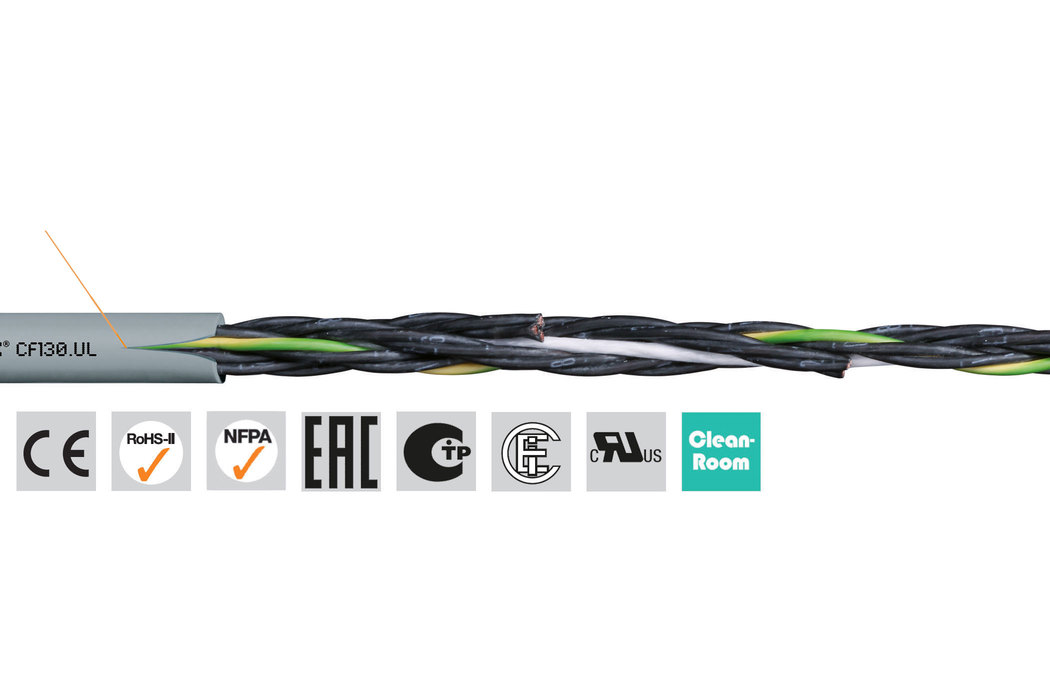

    chainflex? 高柔性控制电缆 CF130.UL

    典型应用领域:

    • 适合中等负载的应用
    • 耐油
    • 推荐室内应用
    • 架空行程距离和达 50 米的滑动应用
    • 木材/石材加工业、包装工业、供应系统、输送、调节设备
    使用寿命有保证(需符合质保条件)
    更多信息:
    : chainflex? 高柔性电缆质保
    往返运动* 5 百万 750 万 1000 万
    温度, < 10 米 ≥ 10 m < 10 米 ≥ 10 m < 10 米 ≥ 10 m
    从/至[°C] 最小弯曲半径 [系数 x d] 最小弯曲半径 [系数 x d] 最小弯曲半径 [系数 x d]
    +5 / +15 10 12,5 11 13,5 12 14,5
    +15 / +60 7,5 10 8,5 11 9,5 12
    +60 / +70 10 12,5 11 13,5 12 14,5
    *可实现更多的往返运动次数——使用此网站的使用寿命计算器
    认证和标准
    阻燃<br>符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准 无硅<br>不含会影响涂料附着力的硅(符合PV 3.10.7 – 1992版标准)。 UL/CSA<br>型号10493和20200,300V,60°C NFPA<br>符合NFPA 79-2012第12.9章的标准 EAC<br>经认证编号TC RU C-DE. ME77.B.01254 CTP<br>经认证编号C-DE. PB49.B.00416 无铅<br>符合2011/65/EU(RoHS II)标准 CEI<br>符合CEI 20-35标准 无尘室<br>符合ISO 1级标准。外护套材料符合CF130.15.07.UL标准,通过IPA依照标准14644-1进行的测试 CE<br>符合2014/35/EU标准

    CF130.02.03.UL    一般性能

    芯数及截面积 [mm2]

    3x0.25

    外径最大

    5.0 毫米

    铜指数

    8 千克/千米

    重量

    24.0 千克/千米

    动态信息


    最小弯曲半径,拖链(系数)

    7.5 x d



    拖链最小弯曲半径

    37.5 毫米

    最小弯曲半径,柔性(系数)

    6.0 x d

    最小弯曲半径,柔性

    30.0 毫米

    最小弯曲半径,固定(系数)

    4.0 x d

    最小弯曲半径,固定

    20.0 毫米



    温度,拖链最小

    5 °C



    温度,拖链最大

    70 °C

    温度,柔性

    -5 °C至+70 °C(符合EN 60811-504标准)

    温度,固定

    -15 °C至+70 °C(符合DIN EN 50305标准)

    v最大,架空

    3 m/s

    v最大,滑动

    2 m/s

    a最大

    20 m/s2

    行程

    达50米的行程

    扭转

    90 °/m

    电缆结构

    导体

    裸铜线制成的细线绞合导线(符合 DIN EN 60228 标准)

    芯线绝缘

    高机械性能TPE混合物

    芯线结构

    芯线以短节距绞合在一起

    芯线识别

    颜色代码符合 DIN 47100 标准

    外护套

    低粘性的 PVC 基混合材料,符合拖链要求(符合 EN50363-4-1 标准)。



    护套颜色

    银灰色(类似RAL 7001)

    CFRIP?

    快速剥皮:外部护套处的CFRIP?开口条

    电气信息

    额定电压

    300/500 V

    测试电压

    2.000 V(符合DIN EN 50395标准)

    标准和认证


    4.4.1.2级
    4:采用特殊设计、适用于在拖链中持续运动的电缆(中等负载,半径不低于7.5 x d,速度达3米/秒)
    4:行程距离长达50米
    1:不耐油
    2:± 90°,电缆长1米

    耐油性

    无抗油性

    阻燃

    符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准

    无硅

    不含会影响涂料附着力的硅(符合PV 3.10.7 – 1992版标准)。

    UL/CSA

    型号10493和20200,300V,60°C

    NFPA

    符合NFPA 79-2012第12.9章的标准

    EAC

    经认证编号TC RU C-DE. ME77.B.01254

    CTP

    经认证编号C-DE. PB49.B.00416

    无铅

    符合2011/65/EU(RoHS II)标准

    CEI

    符合CEI 20-35标准

    无尘室

    符合ISO 1级标准。外护套材料符合CF130.15.07.UL标准,通过IPA依照标准14644-1进行的测试

    CE

    符合2014/35/EU标准
