  • chainflex 高柔性控制电缆 CF9.02.02
  • 发布时间:2018/7/19 9:41:17   修改时间:2018/11/9 16:38:55 浏览次数:425

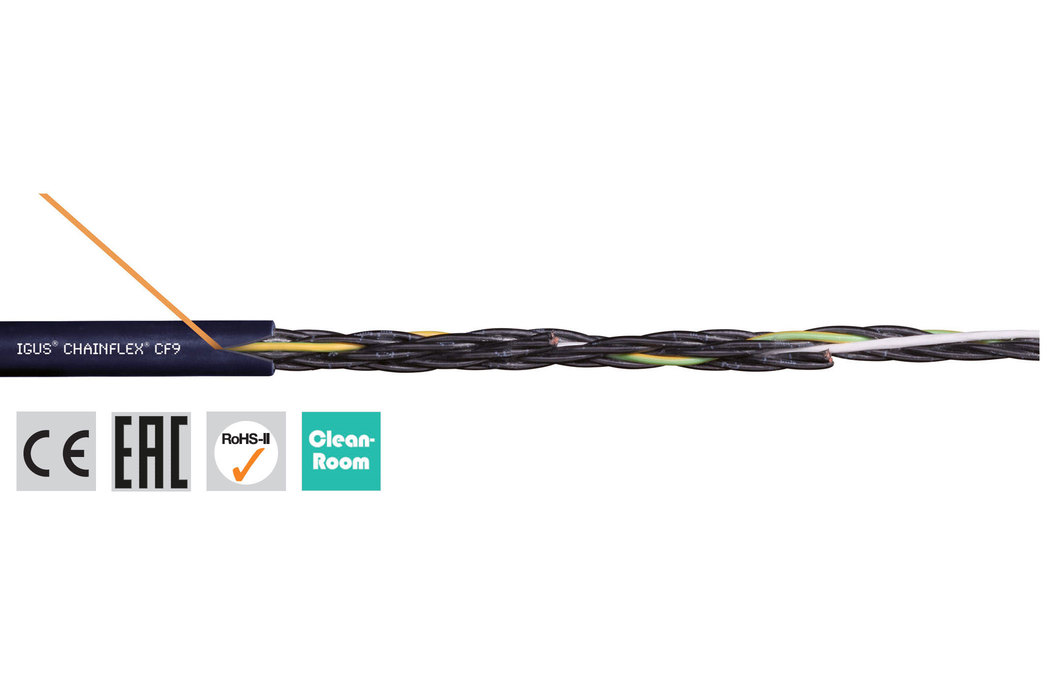

  • chainflex 高柔性控制电缆 CF9.02.02
  • chainflex? CF9 高柔性控制电缆



    • 应用要求: 用于极高的负载
    • 外护套: TPE外护套
    • 抗冷却剂
    • 耐低温
    • 耐水解和微生物
    • 无卤素
    • 无硅
    • 抗UV
    • 不含 PVC
    • 耐油性: 耐油(符合DIN EN 60811-404标准),耐生物油(符合VDMA 24568标准,第8章S-MB,经DEA检测)
    • CFRIP?
    • chainflex? 高柔性电缆等级: 7.6.4.2

    chainflex? CF9 高柔性控制电缆

    典型应用领域:

    • 用于极高的负载
    • 几乎完全不受油的影响,也耐有机油
    • 室内和室外应用,防紫外线
    • 架空行程距离和达400米及以上的滑动应用
    • 储存与提取装置适用于高架仓库、机械设备/机床、快速输送系统、无尘室、半导体插入、桥岸起重机、户外起重机、低温应用
    根据保障条件保证寿命
    更多信息:chainflex? 高柔性电缆质保
    往返运动*       500万次 750万次 1000万次
    温度, v最大 [m/s] a最大 行程距离 最小弯曲半径 最小弯曲半径 最小弯曲半径
    从/至[°C] 架空 滑行 [m/s2] [m] [系数 x d] [系数 x d] [系数 x d]
    -35 / -25         6.8 7.5 8.5
    -25 / +90 10 6 100 > 400 5 6 7
    +90 / +100         6.8 7.5 8.5
    * 可实现更多次数的往返运动 – 请咨询有针对性的计算。
    认证和标准
    抗UV<br>高 无硅<br>不含会影响涂料附着力的硅(符合PV 3.10.7 – 1992版标准)。 无卤素<br>符合EN 60754标准 EAC<br>经认证编号TC RU C-DE. ME77.B.01254 无铅<br>符合2011/65/EU(RoHS II)标准 无尘室<br>符合ISO 2级标准,材料/电缆通过IPA依照ISO标准14644-1进行的测试。 CE<br>符合2014/35/EU标准
    CF9.02.02一般性能

    芯数及截面积 [mm2]

    2x0.25

    外径最大

    4.5 毫米

    铜指数

    5 千克/千米

    重量

    18.0 千克/千米

    动态信息


    最小弯曲半径,拖链(系数)

    5.0 x d



    拖链最小弯曲半径

    22.5 毫米

    最小弯曲半径,柔性(系数)

    4.0 x d

    最小弯曲半径,柔性

    18.0 毫米

    最小弯曲半径,固定(系数)

    3.0 x d

    最小弯曲半径,固定

    13.5 毫米



    温度,拖链最小

    -35 °C



    温度,拖链最大

    100 °C

    温度,柔性

    -50 °C至+100 °C(符合EN 60811-504标准)

    温度,固定

    -55 °C至+100 °C(符合DIN EN 50305标准)

    v最大,架空

    10 m/s

    v最大,滑动

    6 m/s

    a最大

    100 m/s2

    行程

    达400米及以上的行程

    扭转

    90 °/m

    电缆结构

    导体

    细线绞合导线,以裸铜线制成,特别抗弯曲(符合 DIN EN 60228 标准)。

    芯线绝缘

    高机械性能TPE混合物

    芯线结构

    芯线以短节距绞合在一起

    芯线识别

    颜色代码符合 DIN 47100 标准

    内护套

    TPE混合物适用于拖链

    外护套

    低粘性的TPE基混合物,高度耐磨、柔性,符合拖链要求。



    护套颜色

    钢青色(类似RAL 5011)

    CFRIP?

    快速剥皮:外部护套处的CFRIP?开口条

    电气信息

    额定电压

    300/500 V

    测试电压

    2.000 V(符合DIN EN 50395标准)

    标准和认证


    7.6.4.2级
    7:适用于在拖链中持续运动的电缆,极重载,半径最小(不低于4 x d),速度达10米/秒或更高,室内外均可使用
    6:行程距离达400米以上
    4:耐油(符合DIN EN 60811-2-1标准),耐有机油(通过VDMA 24568和Plantocut 8 S-MB标准的DEA测试)
    2:± 90°,电缆长1米

    抗UV

    耐油性

    耐油(符合DIN EN 60811-404标准),耐生物油(符合VDMA 24568标准,第8章S-MB,经DEA检测)

    无硅

    不含会影响涂料附着力的硅(符合PV 3.10.7 – 1992版标准)。

    无卤素

    符合EN 60754标准

    EAC

    经认证编号TC RU C-DE. ME77.B.01254

    无铅

    符合2011/65/EU(RoHS II)标准

    无尘室

    符合ISO 2级标准,材料/电缆通过IPA依照ISO标准14644-1进行的测试。

    CE

    符合2014/35/EU标准
