  • chainflex 高柔性控制电缆 CF2.01.04
  • 发布时间:2018/7/19 9:38:32   修改时间:2018/11/9 16:39:00 浏览次数:400
  • chainflex 高柔性控制电缆 CF2.01.04

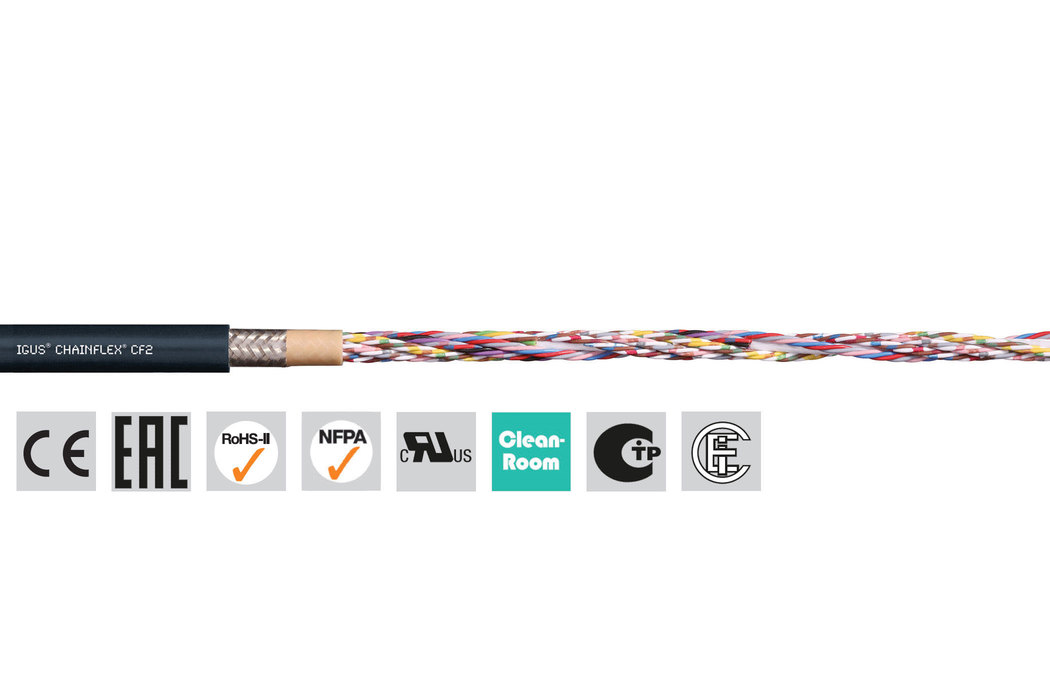

  • chainflex? CF2 高柔性控制电缆



    • 应用要求: 用于极高负载的应用
    • 外护套: PUR
    • 总屏蔽
    • 抗冷却剂
    • 防刻痕
    • 耐水解和微生物
    • 阻燃
    • 无硅
    • 抗UV
    • 耐油性: 耐油(符合 DIN EN 50363-10-2 标准)
    • chainflex? 高柔性电缆等级: 6.5.3.1

    chainflex? CF2 高柔性控制电缆

    典型应用领域:

    • 用于极高的负载
    • 几乎无限的耐油
    • 室内和室外应用
    • 适用于水平架空和行程小于100米的滑行应用
    • 储存与提取装置适用于高架仓库、机械装置/包装机、快速输送系统、户内起重机、制冷行业
    根据保障条件保证寿命
    更多信息:chainflex? 高柔性电缆质保
    往返运动*       500万次 750万次 1000万次
    温度, v最大 [m/s] a最大 行程距离 最小弯曲半径 最小弯曲半径 最小弯曲半径
    从/至[°C] 架空 滑行 [m/s2] [m] [系数 x d] [系数 x d] [系数 x d]
    -20 / -10         6.8 7.5 8.5
    -10 / +70 10 5 80 ≤ 100 5 6.8 7.5
    +70 / +80         6.8 7.5 8.5
    * 可实现更多次数的往返运动 – 请咨询有针对性的计算。
    认证和标准
    抗UV<br>高 海上<br>耐MUD,符合NEK 606 - 2009版标准 阻燃<br>符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准 无硅<br>不含会影响涂料附着力的硅(符合PV 3.10.7 – 1992版标准)。 UL/CSA<br>型号10493和20317,300V,80°C NFPA<br>符合NFPA 79-2012第12.9章的标准 EAC<br>经认证编号TC RU C-DE. ME77.B.01254 CTP<br>经认证编号C-DE. PB49.B.00416 无铅<br>符合2011/65/EU(RoHS II)标准 CEI<br>符合CEI 20-35标准 无尘室<br>符合ISO 1级标准。外护套材料符合CF27.07.05.02.01.D标准,通过IPA依照标准14644-1进行的测试 CE<br>符合2014/35/EU标准
    CF2.01.04 一般性能

    芯数及截面积 [mm2]

    (4x0.14)C

    外径最大

    6.5 毫米

    铜指数

    17 千克/千米

    重量

    40.0 千克/千米

    动态信息


    最小弯曲半径,拖链(系数)

    5.0 x d



    拖链最小弯曲半径

    32.5 毫米

    最小弯曲半径,柔性(系数)

    4.0 x d

    最小弯曲半径,柔性

    26.0 毫米

    最小弯曲半径,固定(系数)

    3.0 x d

    最小弯曲半径,固定

    19.5 毫米



    温度,拖链最小

    -20 °C



    温度,拖链最大

    80 °C

    温度,柔性

    -40 °C至+80 °C(符合EN 60811-504标准)

    温度,固定

    -50 °C至+80 °C(符合DIN EN 50305标准)

    v最大,架空

    10 m/s

    v最大,滑动

    5 m/s

    a最大

    80 m/s2

    行程

    达100米的行程

    电缆结构

    导体

    高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准).

    芯线绝缘

    高机械性能TPE混合物

    芯线结构

    芯线以短节距绞合在一起

    芯线识别

    颜色代码符合 DIN 47100 标准

    内护套

    PVC混合物适用于拖链

    总屏蔽

    高度抗弯曲的镀锡铜丝编织。 覆盖线性约70%,光学约90%。

    外护套

    低粘性、高耐磨的 PUR 基混合材料,符合拖链要求(符合 DIN EN 50363-10-2 标准)。



    护套颜色

    煤灰色(类似RAL 7016)

    电气信息

    额定电压

    300/500 V

    测试电压

    2.000 V(符合DIN EN 50395标准)

    标准和认证


    6.5.3.1级
    6:适用于在拖链中持续运动的电缆,极重载,半径不低于5 x d,速度达10米/秒
    5:行程距离长达100米
    3:耐油(符合DIN EN 50363-10-2标准)
    1:无扭转

    抗UV

    耐油性

    耐油(符合 DIN EN 50363-10-2 标准)

    海上

    耐MUD,符合NEK 606 - 2009版标准

    阻燃

    符合IEC 60332-1-2、CEI 20-35、VW-1、FT-1标准

    无硅

    不含会影响涂料附着力的硅(符合PV 3.10.7 – 1992版标准)。

    UL/CSA

    型号10493和20317,300V,80°C

    NFPA

    符合NFPA 79-2012第12.9章的标准

    EAC

    经认证编号TC RU C-DE. ME77.B.01254

    CTP

    经认证编号C-DE. PB49.B.00416

    无铅

    符合2011/65/EU(RoHS II)标准

    CEI

    符合CEI 20-35标准

    无尘室

    符合ISO 1级标准。外护套材料符合CF27.07.05.02.01.D标准,通过IPA依照标准14644-1进行的测试

    CE

    符合2014/35/EU标准
