电子行业 | 岂止长光斑？ML100 聚焦型光电传感器，PCB堆高检测的利器
发布时间：2022/3/18 16:01:16 修改时间：2022/3/18 16:01:16 浏览次数：2368
　　1.应用挑战
　　印刷电路板PCB行业，可谓是是电子行业的支柱。几乎所有的电子产品中都包含PCB，电路板铜线将各种零件连接在一起，在这生产过程中需要使用各种类型的机器来处理和移动PCB，机器包括有输送机、堆栈设备、打标机、上下料等。在整个生产过程中，需要对PCB进行可靠的检测，以确定其进一步加工的位置。

　　2.检测难点
　　PCB的检测并非是一项简单的任务，其初步的挑战在于PCB表面的不同颜色、纹理和反射率（从哑光到有反光）。更进一步的挑战则是，PCB上有孔洞和凹槽，或高反光的背景，这些都影响PCB板的正常检测。其他任务包括检测PCB上的元件或准确检测PCB边缘，以确定其准确的停止位置。此外，PCB检测需要尺寸较小的传感器，以便简单快速地安装到机器中。
　　3.解决方案

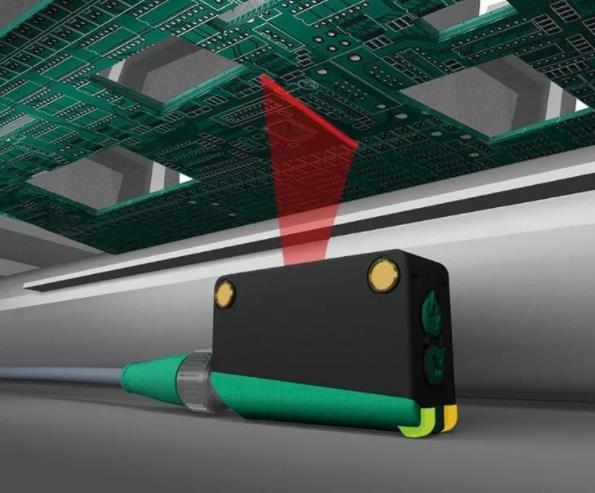

　　得益于ML100聚焦型光电传感器的一些特性，此产品成为该应用的优选解决方案。首先，传感器提供的是一个细长的光斑，即使光斑照在PCB上的孔洞或凹槽处，PCB板仍能稳定检测到。这是因为虽然部分光斑照在孔洞或凹槽导致没有回光，但光斑的另一部分仍能照到PCB。其次，传感器狭长且清晰的光斑能够准确检测出停止位置。第三，由于其优良的光学性能，传感器能够可靠地检测各种颜色和纹理的PCB。

　　4.产品优势
　　一款好的产品除了硬件设计具有优势，软件算法更是功不可没。在PCB生产车间，通常有各式各样的灯光照明，很可能会影响普通的光电开关。这款长光斑产品内置了优化算法，包括增加滤波深度，以减少随机性的干扰；发射器采用伪随机脉冲，以抵抗固定频率的照明灯光干扰。

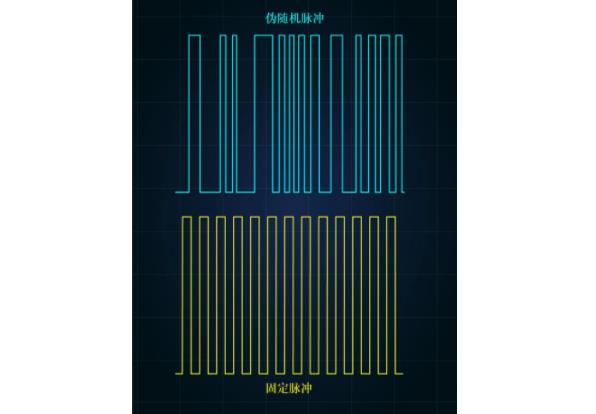

示例伪随机脉冲、固定脉冲对比

　　综上，狭长的光斑形状和优良的软件算法，是该传感器在PCB检测中取得成功的关键。在实际应用中，一旦PCB进入光斑范围，无论有无孔、槽，传感器都能够进行稳定检测，并且不易被照明灯光所干扰。
　　5.产品特性
　　亮点
　　■ 检测距离100mm，可调
　　■ 由于光斑较窄，可准确检测PCB位置
　　■ 优良的软件算法，提升抗灯光干扰能力
　　■ 能够检测不同颜色和反射率的材料，实现不同颜色PCB的稳定检测，包括有反光的PCB
　　■ 狭长光斑（6*60mm@100mm），不受PCB上的孔洞和凹槽影响
