在有机废气RTO系统中，LEL浓度检测仪对设备安全起到决定性的作用

VOCs 排放量已接近或超过NOx 排放量，年排放量超过2 000 万吨，是监管和处理重点。其主要来源于溶剂的产生和使用部门，化工和医药生产、燃料油的运输和装卸、机动车尾气排放等过程。

目前VOCs 废气有多种处理方法，主要包括冷凝回收、高沸点溶剂吸收、活性炭吸附、焚烧处置等。根据VOCs 废气产生特点及经济性，RTO(蓄热室氧化器)技术具有净化效率高、污染物分解彻底、换热效率高、节能、阻力低、风机装机功率小等优点，对处理VOCs 有着较广泛的应用前景。

本文将为大家介绍为什么要在废气处理设备焚烧炉废气入口安装LEL在线监测装置。

近些年随着国家对环境保护的重视，RTO装置已经成为生产过程中常用的环保设备。采用RTO 装置处理VOCs 废气单位多为危化品生产或使用企业，使用过程中特别担心出现爆炸。由于RTO 装置的运行研究、设计规范和在线监控数据比较欠缺，出于安全考虑，目前RTO 装置运行企业对接入VOCs 废气的类别及浓度比较保守。近些年RTO设备着火、爆炸的事故屡见不鲜。

由于RTO 装置常采用明火进行工作，容易产生爆炸事故，是使用RTO 装置比较关心的问题。废气的安全预处理措施主要包括：

（1）导静电：风管、风机等废气输送设备设施在不腐蚀情况下尽量选择刷有石墨涂层的玻璃钢、碳钢或不锈钢材质，并跨接、接地；同时避免直角弯头及弯头处尖角，防止废气输送过程中因摩擦起静电而无法导出。

（2）排积液：废气常因洗涤塔除雾效果不佳或冷却作用而在风管中形成积液，积液中含有VOCs并不断挥发至废气中，存在浓度升高现象，须定期排出。

（3）测浓度：在RTO系统前一定距离设置在线（实时）LEL浓度监测仪，并与RTO系统废气导入阀、应急排空阀连锁控制，距离根据检测仪响应时间确定，当废气浓度超过25%LEL时，废气导入阀关闭，应急排空阀开启，防止高浓废气进入RTO系统。

（4）泄爆：风管每隔一定间距设置泄爆阀，泄爆阀压力低于风管承受应力；RTO系统前置洗涤塔在保证有效使用情况下选用低强度材质制作，以便爆炸发生时及时泄压，减少爆炸损失。

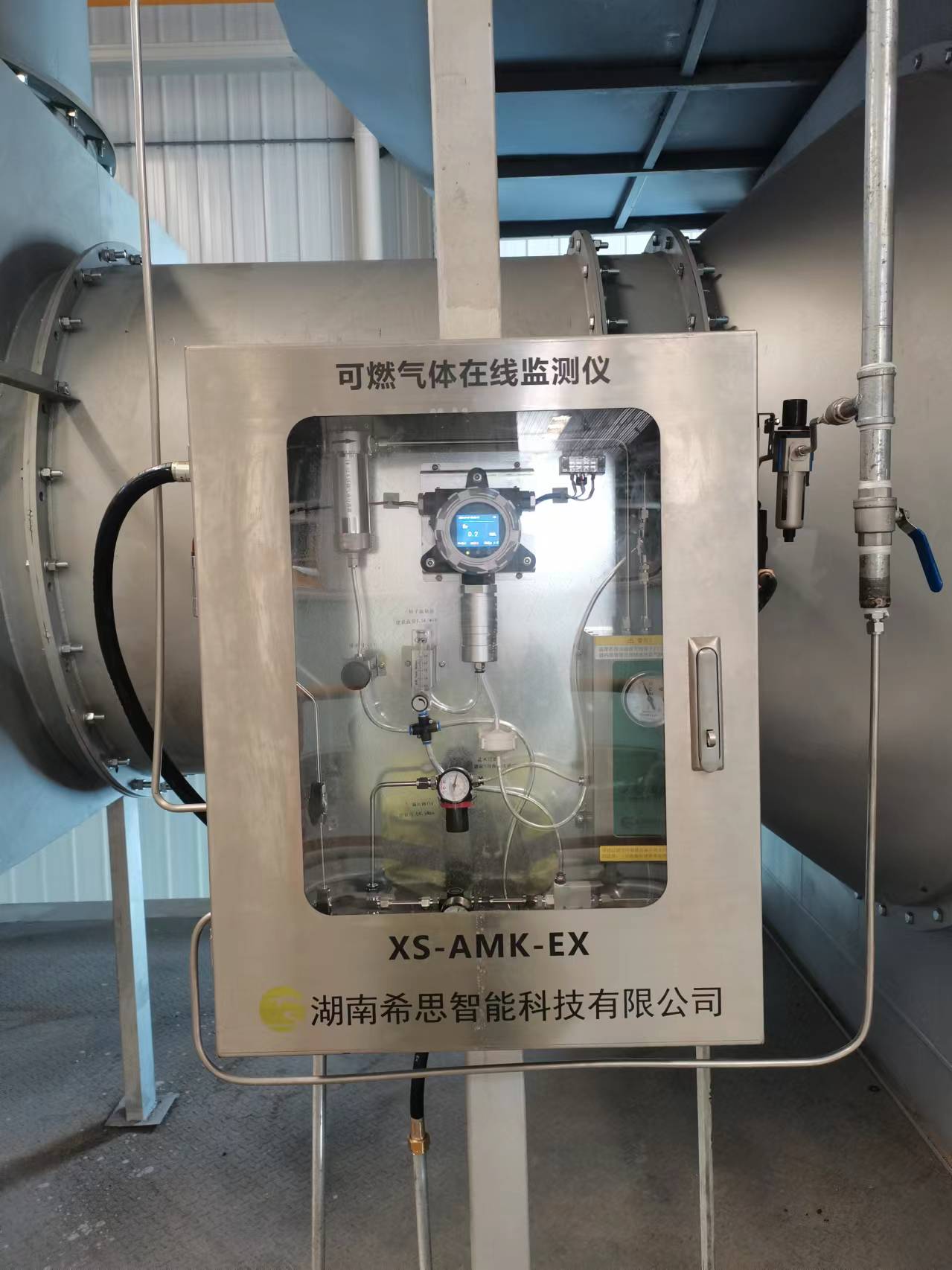

产品名称：LEL在线监测仪系统（防爆型）

型号：XS-AMK-EX

一、产品特点

1、采用进口高精度可燃气体传感器

2、八寸宽大触摸屏显示

3、强大的声光报警功能，超标自动报警

4、模块化设计，方便设备维护

5、内置流量计、粉尘过滤器等组成的预处理系统

6、采用防爆箱集成，防爆等级EX De IIBT4，可选配CT4，IP65

7、强大的本地数据存储功能，可存储3年以上历史数据

8、具有自动测试、自检、故障报警、屏幕显示、结果查询等功能

9、modbus通讯可连接上位机，兼容常规控制输出方式：2路继电器输出

10、全中文操作界面（可转换成英文界面）

11、防雨防灰尘外壳设计

12、泵吸式采样，主要监测废气处理设备进气口废气是否超过爆炸下限。

13、可增加4~8种监测因子，根据现场检测气体选配。

14、带继电器输出，可控制外部通风设备。

二、设备简介

LEL在线监测仪系统（防爆型）可在线监测燃烧法有机废气处理设备进气口有机可燃气体的浓度，实时反馈有机可燃气体浓度变化，并将检测到的气体浓度含量以4-20mA的电流信号提供给用户于实现系统工艺自动控制。

LEL在线监测仪系统（防爆型）采用隔爆型设计，真空泵抽取式采样监测。可设置报警点，当废气浓度达到设定的数值时，就会发出声光报警，并启动风机。防止废气治理设备发生爆炸事故。RTO设备大部分都安装在防爆区域，LEL在线监测仪必须选配防爆型产品。

三、技术指标

传感器类型   红外

监测气体     可燃气体

采样方式  泵吸式

气体量程  0-100%LEL

分 辨 率     0.1%LEL

精 确 度   ≤±5%FS

重 复 性   ≤±2 % F S

零点漂移   ≤±2 % F S / 6 h

跨度漂移   ≤±5 % F S / 6 h

响应时间   T90<30s

四、设备参数：

供 电     220VAC或12-24VDC

采样方式    泵吸式

预处理系统  粉尘过滤器+初级过滤器两级过滤

输出信号 4-20mA或RS485

一路开光量

显 示 屏  8 寸组态工业串口屏

箱 体 尺 寸  470*570*225（MM）
