  • 蓝普锋RPC系列RPC2106 CPU模块
  • 发布时间:2020/9/23 20:57:20   修改时间:2020/9/23 20:57:20 浏览次数:1508
  • 蓝普锋RPC系列RPC2106 CPU模块
  • 运算速度达到业内最高标准0.06μs(布尔量运算指令)RPC2106本体自带1424VDC输入通道及10路继电器输出通道额定工作电压为24VDC支持光电隔离16计数器不限点数。

    最多可扩展10个模块本体通讯提供1个RS232和1个RS485

    产品性能

    ● 本体I/O: 14路24VDC输入及10路晶体管输出

    ● 扩展能力:最多可扩展10个模块

    ● 存储容量:程序区120K字节;数据N区10K字节,M区5K字节;掉电保持区2K字节

    ● 定时器:  硬件定时 1个,0.1ms~500ms,软件定时不限点(最小单位1ms)

    ● 计数器:  16位,不限点

    ● 运算速度:0.06μs(布尔量运算指令)

    ● 中断输入:4点

    ● 通讯接口:1个RS232,1个RS485;

    ● 通讯协议:MODBUS RTU协议,自由协议

    • 电源参数


    电源参数


    电源电压

    24VDC


    允许范围

    20.428.8VDC


    最大电流

    1300mA


    输出电压(端子VO+ VO-

    额定24VDC,允许范围22.825.2VDC


    输出电流(端子VO+ VO-

    400mA


    短路保护

    400mA24VDC输出

    •  输入与输出


    输入通道


    输入类型

    漏型/源型


    输入信号

    额定电压 24VDC


    允许范围 030VDC


    输入ON信号

    1530VDC,允许最小电流3mA


    输入OFF信号

    05VDC允许最大电流1mA


    输入延时

    <0.6ms(额定输入电压)


    隔离方式

    光电隔离


    隔离耐压

    1000VDC


    输出通道


    输出类型

    晶体管


    输出电压

    24VDC


    通态触点阻抗

    <0.2Ω


    单点最大输出电流

    0.5A


    最大漏电流

    1mA


    公共端输出电流总和

    <5A


    开关延时

    <1ms


    隔离方式

    光电隔离


    隔离耐压

    1000VDC

    • 工作环境


    作环境


    工作温度

    0+55


    存储温度

    -40+70


    相对湿度

    595%(无凝结)



    •  安装尺寸


    外形及安装


    尺寸规格

    120mm(L)×80mm(W)×63mm(H)


    重量

    310g


    安装方式

    导轨安装,标准35mm DIN导轨


    面板安装

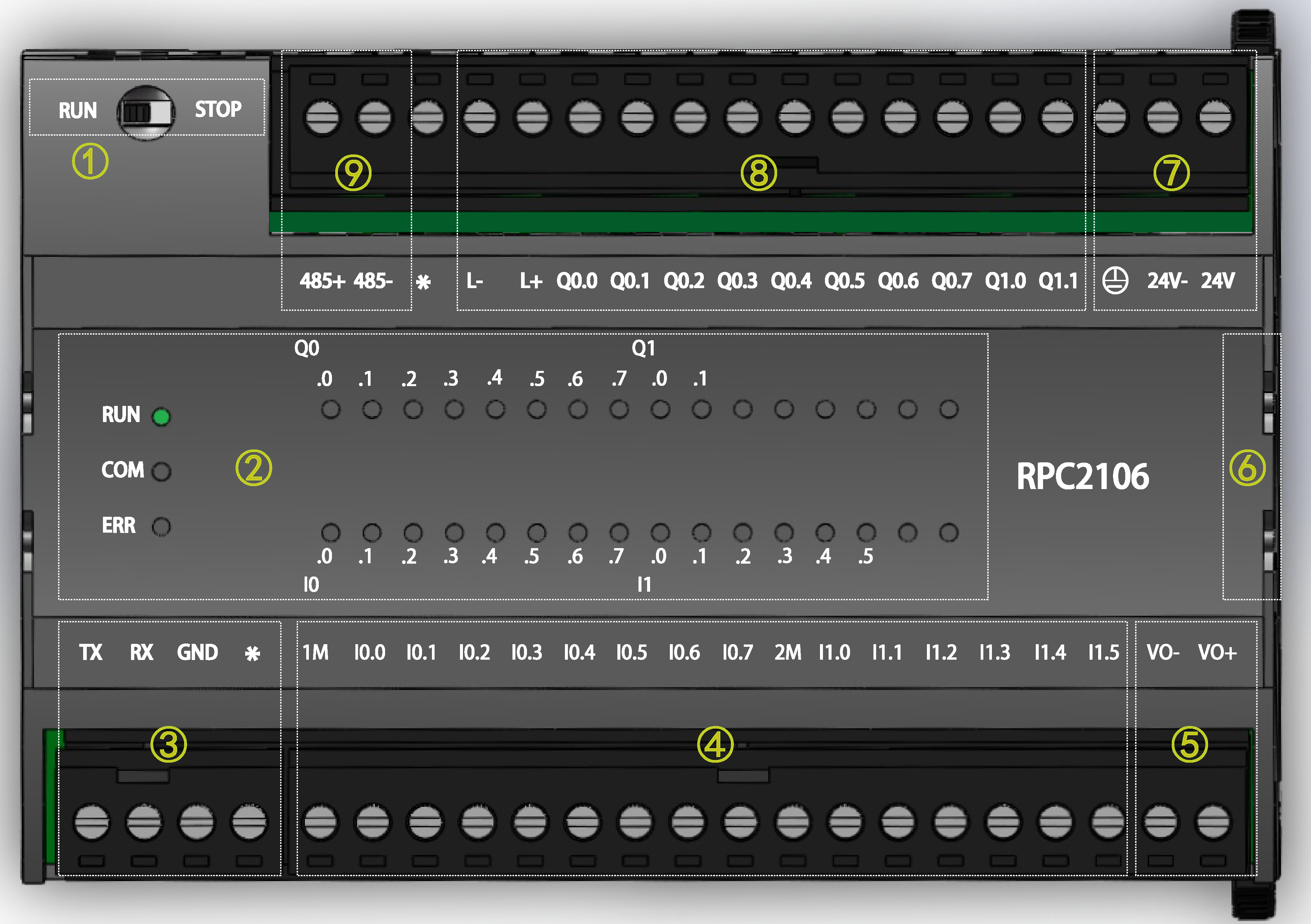

    • 主要接口及端子定义

    ① 拨码开关:RUN、STOP分别用于控制2106程序运行、停止,若修改PLC的RS232接口通讯参数,需拨到STOP才能进行程序下载;

     指示灯:RUN、COM、ERR分别用于显示模块运行、通讯、故障情况,I、Q分别用于指示各通道输入、输出状态;

     RS232通讯接口:此接口可用于程序下载,与触摸屏、上位机通讯等,支持MODBUS RTU/自由协议;

     模块输入端子:由公共端1M、2M及输入点I构成,可采用源型/漏型接法;

     模块外供24VDC电源:VO+、VO-分别为24VDC的正、负接线端子;

    扩展接口:此接口为插针底座,可用来扩展RPC2000系列扩展模块;

     模块供电电源:24V+、24V-、 1550756290411891.png 分别为24VDC电源的正、负、保护地接线端子;

     模块输出端子:由电源驱动端L-、L+及输出点Q构成,“*”表示此通道无实际物理连接,端子为晶体管输出;

    RS485通讯接口:此接口可用来与触摸屏、上位机、第三方仪表等通讯,支持MODBUS RTU/自由协议。

    注:RPC2000系列PLC端子均为可插拔。



      RPC2106模块图
