  • 雷尼绍机器校准与优化产品——QC20-W球杆仪系统
  •   雷尼绍球杆仪测试是什么?
      雷尼绍QC20-W球杆仪系统包含:
      ●球杆仪本体(本质上是一个高精度伸缩式线性传感器,每端各有一个精密球)
      ●两个精密磁力碗座,一个磁力碗座连接在机床工作台上,另一个连接在机床主轴或主轴箱上。

      在使用中,传感器的精密球以三点机械定位的方式固定到磁性球碗上。当机床绕着工作台上的中心座运行预设定的圆轨迹时,此种安装方式使球杆仪可以测量机床半径的微小变化。
      采集的数据被发送到计算机上,雷尼绍的软件根据ISO 230-4、ASME B5.54等国际标准或雷尼绍自己的分析报告计算定位精度的总体测量值(圆度、圆度偏差)。该报告采用独特的数学分析方法,通过一组线性读数对诸多额外的单个机床误差进行诊断。数据以图形和数字的格式显示,用以帮助并支持故障诊断。
      有关球杆仪工作原理的详细信息,请查看讲解球杆仪测试网页。
      球杆仪测试的优点
      球杆仪测试按照公认的国际标准(如ISO、ANSI/ASME等)对数控机床的定位性能进行简单、快捷的检测,允许用户对机床性能进行基准测试与追踪,并快速诊断出机床存在的问题和产生这些问题的误差源。
      对机床定期进行球杆仪测试有助于:
      ●确保数控机床一次性加工出合格零件
      ●减少机床停机时间、降低废品率和检测成本
      ●展示机床是否符合机床性能和质量管理标准
      ●执行基于实际情况而制定的预防性维护计划
      为什么使用雷尼绍QC20-W球杆仪?介绍了在制造过程中实施雷尼绍球杆仪测试所获益处的详细信息。
      QC20-W球杆仪概述
      QC20-W系统是基于雷尼绍多年球杆仪测试的经验而推出的,性能更优异,操作优点更显著:
      ●蓝牙 (Bluetooth) 无线技术确保了无需处理线缆问题、在防护门关闭的状态下操作,并降低了系统损坏的可能性。
      ●新硬件和软件允许您进行“部分圆弧”(220°) 测试。测试的灵活性大幅提高,包括:
      oZ轴测试更加方便(无需用户定制卡具)
      o降低了对轴行程的要求(典型情况下,加工中心的Z轴和车床的X轴行程较短)

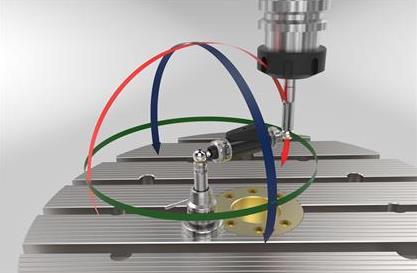

      o仅需一次中心设定就能测试3个平面,对其中2个平面进行“部分圆弧”测试,然后显示“空间分析”结果。
      ●数据读取速度更快,可提高对小测试圆和高进给率的分析能力。
      ●改进的软件包含许多新特性,扩大了测试范围,使用更方便。
      性能

      QC20-W球杆仪标准组件包括一个100 mm长的球杆仪和50、150和300 mm长的加长杆。球杆仪与不同尺寸的加长杆组合使用,可以进行100、150、250、300、400、450、550或600 mm半径的测试。
      全新设计的球座(包括新的中心座和工具杯加长杆),使QC20-W可以在通过中心座轴线的平面上执行额外的220°“部分圆弧”测试。这意味着您可以在无需进行多次中心座定位的情况下,在互相垂直的三个平面上执行球杆仪测试,从而加快了测试效率(如果执行半径大于150 mm的“部分圆弧”测试,则需要用户定制卡具)。
      在新的“空间分析”报告功能中也可以使用测试结果(参阅Ballbar 20软件),保证所有数据均围绕同一个点进行采集。
      QC20-W球杆仪可以与Ballbar Trace球杆仪循迹软件(全新基于时间的软件包)配合使用。Ballbar Trace球杆仪循迹软件的灵活性为QC20-W开启了众多新的应用领域,包括五轴球杆仪验证(符合ISO 10791-6标准)和静态精度监测。该新软件可供现有QC20-W用户免费使用。
      组件内容

      标准的QC20-W组件装在坚固的便携箱中,箱子中包含QC20-W无线球杆仪、电池、主轴和工作台中心座,50 mm、150 mm和300 mm球杆仪加长杆(允许各种测试直径)以及工具。
      Ballbar 20软件和手册以单张光盘形式提供,“入门”视频指南包含在另一张DVD上。
      此外,组件 (A-8014-1510) 还包含一个可提高测试分析能力的校准规。(它可以测量比例误差的绝对读数,可以方便地确认球杆仪的标称读数是否正确)。

      QC20-W球杆仪DVD入门指南

      组件中还包含球杆仪与校准规的可全面溯源校准证书,以及用于在机床上标示测试结果的验证标签。
      每一个QC20-W球杆仪软件包都包含QC20-W球杆仪入门指南DVD,为您详细介绍了该系统,逐步引导您设定、安装和使用球杆仪,并说明了如何进行测试和分析结果。可向您当地的雷尼绍办事处免费索取该DVD,也可通过我们的培训视频页面查看其内容。
      可选备件
      通过使用一系列附件,QC20-W球杆仪系统的功能大大增强。
      采用额外的加长杆,可执行半径长达1350 mm的测试。
      小圆组件可以进行50 mm半径的测试。
      使用VTL(立式车床)适配器也可在两轴机器上进行测试,使用车床组件可在多种车床上进行测试。
      采用这些选项加上使用各种进给率的灵活性,QC20-W测试极为灵活。
         请点击原文链接查看更多产品信息。
