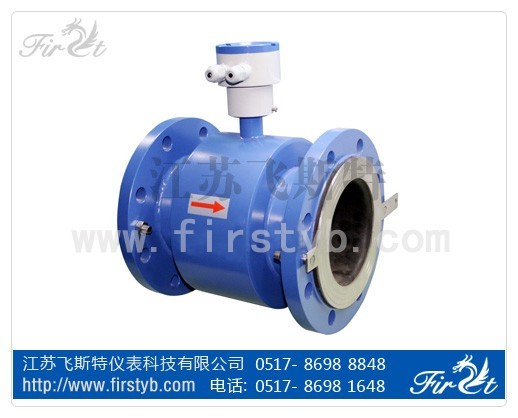

  • 江苏飞斯特-分体式电磁流量计-FSTLDE
  • 发布时间:2011/9/8 17:18:10   修改时间:2011/9/8 17:22:16 浏览次数:903
  • 一、概述



    分体式电磁流量计由于独特的特点,目前已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业,与计算机配套可实现系统控制。

    二、原理结构


    电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E 正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节。

    三、性能特点


    1
    、仪表结构简单、可靠,无可动部件,工作寿命长。
    2
    、无截流阻流部件,不存在压力损失和流体堵塞现象。
    3
    、无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。
    4
    、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理的影响。
    5
    、采用聚四氟乙烯或橡胶材质衬里和HcHb316LTi等电极材料的不同组合可适应不同介质的需要。
    6
    、备有管道式、插入式等多种流量计型号。
    7
    、采用EEPROM存贮器,测量运算数据存贮保护安全可靠。
    8
    、具备一体化和分离型两种型式。
    9
    、高清晰度LCD背光显示。

    四、技术参数

    1
    、仪表精度:管道式0.20.5级、1.0级;插入式2.5
    2
    、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
    3
    、流速范围:0.215m/s
    4
    、工作压力:4.0MPa
    5
    、环境温度:-40+70
    6
    、介质温度:聚四氟乙烯衬里≤180 ;橡胶材质衬里≤65
    7
    、防爆标志:ExmibdBT4ExmiadCT4
    8
    、外壳防护:一体化型: IP65;分 型:  传感器IP68(水下5米仅限于橡胶衬里)  转换器IP65
    9
    、输出信号:420mA.DC,负载电阻0750Ω
    10
    、通讯输出:RS485CAN总线
    11
    、电气连接:M20×1.5内螺纹,φ10电缆孔
    12
    、电源电压:85265V.AC24±10%V.DC
    13
    、最大功耗:≤20W
