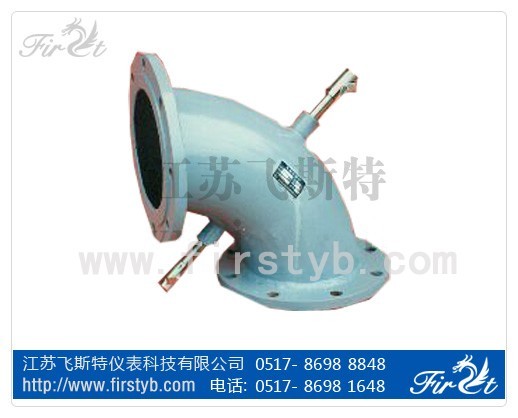

  • 江苏飞斯特-弯管流量计
  • 发布时间:2011/9/8 17:14:58   修改时间:2011/9/8 17:23:29 浏览次数:815
  • 一、概述


    弯管流量计作为一种既年轻又古老的计量产品,它的优点已经得到计量界的认可,并且逐渐广泛应用于工业,公用事业等多个领域。弯管流量计的优点主要体现在原理可靠、结构简单、节能降耗、维护量少等方面,弯管流量计的一次传感元件——弯管传感器适用于恶劣的工业环境,对于高温、高压、潮湿、粉尘、震动等各种恶劣现场条件有很好的适用性,可对Ф 20-Ф2000mm,甚至更大的管道进行精确的流量测量(通过变径整流器)。在专用智能仪表或转换模块的配合下,可满足电力,热力,冶金,化工,城市供水供热,楼宇空调等不同行业的各种测量,输出等需求。其应用及发展前景广阔。

    二、弯管传感器的工作原理


    流体在某一温度某一压力条件下流过一个管道,当其流经弯头时,该流体将做相应的圆周旋转运动。根据流体强制旋流等理论,流体在管道内作圆周运动与固体在空间状态下作圆周运动类似,因此流体必然会产生惯性离心力,该离心力的大小与流体的流速、流体的密度以及作圆周运动的曲率半径(也就是弯管传感器的曲率半径)等因素有关。
    由于弯管传感器曲率半径是已知的,流过弯管传感器的流体密度又可通过对流体的温度、压力等参数的测定利用主机的计算机准确地求得,因此在弯管传感器上产生的离心力的大小就只是流体流速的函数。只要测出离心力的大小(通过差压变送器间接测得),就可测出流体在管道内的流速,将流速乘以管道的截面积和流体的密度,流体的流量即可计算确定。

    三、弯管流量计的基本特点

    1
      无附加阻力 损失 (对于90°135°弯管传感器) 节省流体输送的动力消耗、降低运行费用
    2
      安装方便、无泄漏、免维护、耐磨损、可 直接焊接安装在管道上
    3
    耐高温、耐腐蚀、抗震动、抗冲击、抗磁性能好
    4
      适应性强、量程范围宽、直管段要求低
    5
      测量精度高,重现性好; 测量精度可达± 1%以上,重现性则高达0.2%
    6
      使用寿命长

    四、主要技术参数

    1
    测量范围

    管径:管径 DN15DN2000mm

    流速:液体0.212m/s,气(汽)5160m/s

    温度:-50600

    压力:016Mpa
    2
    精度等级: 液体±1.0 ,气(汽)体±1.5%~±2.0
    3
    : 101   151
    4
    测量介质: 液体、蒸汽、气体
    5
    环境条件: 温度-4065 湿度≤85%
