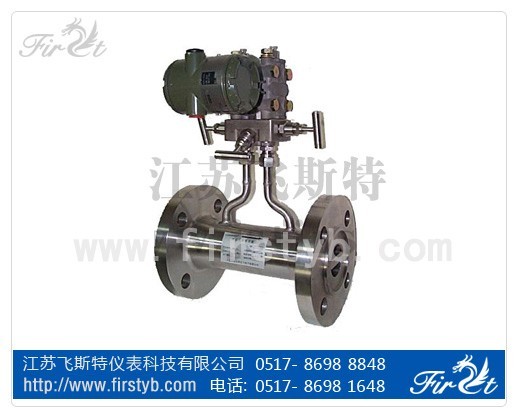

  • 江苏飞斯特-文丘里管流量计- LGNW2118
  • 发布时间:2011/9/8 17:05:45   修改时间:2011/9/8 17:23:49 浏览次数:977
  • 一、概述

      LGNW2118内文丘里管流量计在钢铁厂热风炉的助燃风、冷风、煤气计量(高炉煤气、焦炉煤气、转炉煤气)及热电厂的锅炉一次风、二次风大管径、低流速管道计测量中收到了良好的效果。
      解决现行工业企业中低压、大管径,低流速各类气体流量精确测量。测量范围宽、安装方便的流体测量装置。独特的结构设计及数据处理方法具有严格的流体力学依据,并在国家大型重点风洞实验室进行实流标定。
      可广泛用于,石油、化工、冶金、电力等行业大管径流体的控制与计量。

    二、工作原理

            LGNW2118
    文丘里管流量计(又称环形锥管流量计)专利产品,是新一代差压式流量测量仪表,其基本测量原理是以能量守恒定律——伯努力方程和流动连续性方程为基础的流量测量方法。内文丘里管由一圆形测量管和置入测量管内并与测量管同轴的特型芯体所构成。特型芯体的径向外表面具有与经典文丘里管内表面相似的几何廓形,并与测量管内表面之间构成一个异径环形过流缝隙。流体流经内文丘里管的节流过程同流体流经经典文丘里管、环形孔板的节流过程基本相似。内文丘里管的这种结构特点,使之在使用过程中不存在类似孔板节流件的锐缘磨蚀与积污问题,并能对节流前管内流体速度分布梯度及可能存在的各种非轴对称速度分布进行有效的流动调整(整流),从而实现了高精确度与高稳定性的流量测量。

    三、性能特点

    1、测量精确度高,配置高精度差压变送器可实现流量的精确测量。
    2
    、测量稳定性好,流量系数长期保持恒定,检定周期长。
    3
    、测量范围度(量程比)宽,不用二次表软件修正即可达到10:1以上。
    4
    、对介质适应能力强,能测量高压、低压流体,高含湿气体及各种脏污的流体。
    5
    、对安装直管段要求低,能有效避免或减少测量系统的附加测量不确定度。
    6
    、压力损失小,节约能源。

    四、技术参数

    1、流出系数不确定度:优于±0.5%
    2
    、耐介质压力:5MPa以下,也可高于5MPa
    3
    、量程比:10:1或更宽
    4
    、介质温度:600以下
    5
    、压力损失:测量差压的1/5左右(约为孔板压损的1/3)适用管径:ND25mm1500mm
    6
    、直管段要求:一般上游3D,下游1D 适用雷诺数:ReD≥4×103ReD下限也可低于4×103,此时流出系数不确定度相对增大)
    7
    、适测介质:各类液体、气体和蒸汽
