  • 江苏安科瑞电流传感器双绕组电流传感器AKH-0.66SM
  • 发布时间:2011/9/1 13:17:55   修改时间:2011/11/10 12:29:13 浏览次数:1118
  • 江苏安科瑞电流传感器双绕组电流传感器AKH-0.66SM
  • AKH-0.66SM双绕组电流传感器可有两路输出,其一(1S11S2)输出AC0-5A0-1A,与测量、计量装置配套使用;其二(2S1+2S2-)输出DC4-20mA,与自控仪表(如PLC)配套使用,其中辅助电源DC24VPLC供电。

    AKH-0.66SM双绕组电流传感器外壳采用阻燃、耐温140的进口聚碳酸酯注塑成形,铁芯采用取向冷轧硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,体积小,质量轻,准确度高,容量大。

    产品符合国GB1208-2006

    技术指标

    双绕组传感器一次电流5-6300A,二次电流AC5ADC4-20mAAC1ADC4-20mA

    l         额定工作电压AC0.66kV(等效AC0.69kVGB156-2003

    l         额定频率50-60Hz

    l         环境温度-30~70,最高耐温120

    l         海拔高度≤3000m

    l         工频耐压3000V/1min 50Hz

    l         用于没有雨雪直接侵袭,无严重污染及剧烈震动的场所

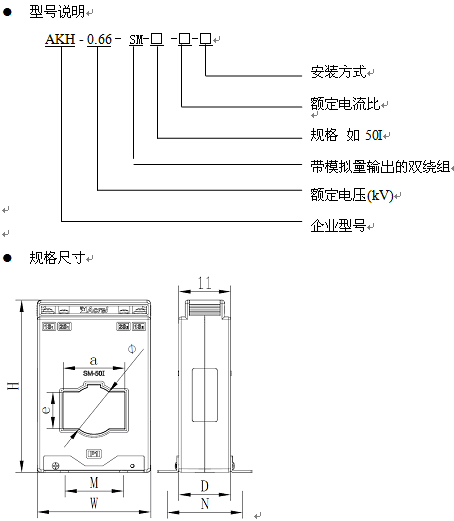

    选型说明

    l         根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖,通过压线片进行二次接线,二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印,以防窃电。

    l         工作电流长期不超过1.1倍额定值,允许在1.2倍额定值时短时使用,时间不超过1h

    l         根据被测电流大小,选定额定电流比,一般选用比被测电流大2/3左右的额定电流;

    l         产品极性表示为:一次接线标志P1P2,相应二次接线标志S1S2S1表示P1的同名端,S2表示P2的同名端;

    l         测量仪表接于S1S2端上,此时所接回路的总负荷不应超过互感器的额定负荷,当安装仪表位置与电流互感器相距甚远或回路负载较大时,应优先选用二次电流为1A的规格;

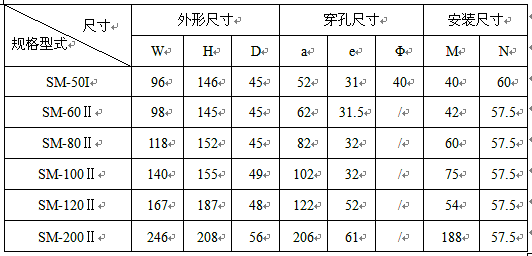

    l         注意根据母排的规格和根数,选用相匹配窗口大小的互感器。
