AWM2000系列气体流量传感器:
AWM2000系列为无源器件，包含两个惠斯顿电桥：一个为闭环的发热控制电路，一个为双传感电路.
。双向气流传感
。实际气体质量流量传感
。流速0~30sccm 到0~1000sccm
。能承受最大共膜压力25PSI
。需另加发热器控制及传感桥路供电电路
。工作温度:-25~+85℃
。供电电压:10VDC
。输出电压:最大50mV
AWM3000系列气体流量传感器:
AWM3000 系列是输出为1-5V 或4~20mA的气体质量流量传感器
。激光校整保证了一致的互换性
。测量流速可至1.0LPM
。能承受最大共膜压力25PSI
。工作温度:-25~+85℃
。供电电压:10VDC
AWM40000系列气体流量传感器：
AWM40000 系列包括不带放大和放大/ 信号处理的信号。气体流量传感器有一个由加热器与温度敏感元件组成的薄膜隔热的电桥式结构。该电桥式结构对流过芯片的空气或其他气体流量有灵敏和快速的反应。AWM43600V 为6SLPM 器件。它主要的特点是：
。最新的微加工技术
。最高检测流量0-6SLP
。工作温度可至125℃
。最高可承受150PSI的共膜压力
。快速响应，低电流损耗。
。零点和满量程高稳定性
应用场合 ： 电缆充气机，医用呼吸机和肺活量仪，气体检测设备，气体标定
详细说明：
AWM40000系列选型指南：
|
|
AWM42150 VH |
AWM42300V |
AWM43300V |
AWM43600V |
|
流量范围 |
±25sccm |
±1000sccm |
+1000sccm |
+6LPM |
|
(满量程) |
|
|
|
|
|
输出电压 |
8．5±1．5mV |
54．7±3．7mVDC |
5±O．15VDC |
5±O．15VDC |
|
@标定点 |
@25sccm |
@1000 sccm |
@1000sccm |
@6LPM |
|
零点电压 |
O．O±1．0mVDC |
0．0士1.0m VDC |
1．00 4-0．05 VDC |
1．OO±0．05 VDC |
|
零点漂移 |
|
|
|
|
|
+25～一25℃ |
±0．20 mVDC |
±0．20 mVDC |
±0．025 VDC |
±0．025 VDC |
|
+25～85℃ |
|
|
|
|
|
输出电压漂移 |
|
|
|
|
|
+25-一25℃ |
+2．5％读数typ |
±2．5％读数max |
一5％读数max |
一5％读数max |
|
+25～85℃ |
一2．5％读数typ |
+6％读数max |
+6％读数max |
+6％读数max |
|
重复性＆迟滞 |
±O．35%读数 |
±1．00％读数 |
±0．5%读数 |
±1．00％读数 |
|
压降@满量程 |
|
1．50 typ |
1．02 typ |
8．00typ |
|
(in H20） |
|
|
|
|
|
|
Min |
Typ |
Max． |
|
|
电源(VDC) |
8．0 |
10±0．01 |
15 (2) |
|
|
功耗(mW) |
|
50 |
60 |
|
|
反应时间(ms) |
|
1．0 |
3．0 (1) |
|
|
共模压力（psi) |
|
|
150 |
|
|
输出负载 |
NPN(电流沉)：10mA PNP(电流源）：20mA |
|
标定气体 |
氮气 (AwM421500vH为氢气) |
|
比率变化量 |
±0．3％读数 |
|
工作温度 |
一25-85℃ |
|
储存温度(℃) |
一40-90℃ |
|
冲击 |
100g峰值(5drops，6axis) |
注：1．从 10％～90％反应时间一般为1毫秒
2．输出电压随电源电压比率变化。
3．重复性＆迟滞反应了测量设备的内在非精度
4．最大的防止损坏的流量变化量：5LPM/10scc.
AWM5000系列气体流量传感器：
AWM5000 系列为文丘里流量管形外壳，可以测量最高至20 升/分钟，最大压降2.25"水的气流.微桥芯片直接与气流接触，大大减少了由于通气孔或旁路堵塞引起的误差。每个AWM5000系列产品都包括含放大` 线性修正` 温度补偿和气体标定，气体标定通过激光校整得到.
。各种流量接口可选
。文丘里管设计
。远程安装
。激光校整CO2，N2 氩气的标定
。能承受50psi的共模压力
。供电电压:10VDC,输出:5VDC
。工作温度:-20~+70℃
适用于医疗设备 电缆充气 气体分析仪器 等气体流量测量领域
详细说明：
AWM5000
系列选型指南
|
|
AWM5101 |
AWM5102 |
AWM5103 |
AWM5104 |
|
流量范围 |
0—5SLM |
O一10SLM |
0—15SLM |
0—20SLM |
|
后缀一标定气体 |
VA一氢气(Ar) VC一二氧化碳(CO2) VN一氮气(N2) |
|
|
Min Typ MaX |
|
推荐供电电源VDC |
8.0 10±0 .Ol 15 |
|
功耗(roW) |
100 |
|
反应时间(ma) |
60 |
|
零点输出VDC |
0.95 1.00 1.05 |
|
零点漂移，VDC- |
±0 050 ±0．200 |
|
20—70℃ |
|
|
最人共模压力psi |
50 |
|
温度范围 |
-20～+70℃ |
|
冲击指标 |
100g峰值，6ms半正弦(3drops，3的每一方向) |
|
输出@较整点 |
5VDC@满量程流量 |
|
压差@满量程 |
参照压力&气流表 |
|
满量程输出漂移 |
后缀Vs，VN±7 O％读数，Vc±10 O％读数 |
|
一20～+25℃ |
AWM5IOIVC：4-lO％max，AWM5104VN：±2％max，其 |
|
20℃～70℃ |
余±5％max |
|
线性误差 |
±3．O％读数 |
|
迟滞&重复性 |
±O．5％读数 |
|
连接器(4pin |
AMP(103956—3)或MICROSWITCH(SSl2143) |
|
receptacle) |
|
|
泄漏，max |
0.1psi／min，在静态中 |

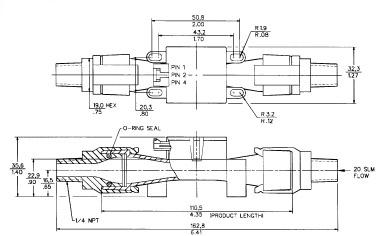

安装尺寸
1 脚：＋供电电压
2 脚：接地
3 脚：空置
4 脚：输出电压
流量方向在壳体标出
AWM700 系列气体流量传感器
AWM700系列微桥大流量传感器，提供了在线流量测量，和一个特殊设计的旁路封装，这种传感器测量流量可至标准200 标准升/ 分钟（200SLPM），同时导致1 英寸水柱的压降典型值。AWM720P1实现了小封装下的大流量范围，AWM720P1有一个6ms反应时间，10V直流供电，耗电仅60mW，紧凑的塑料封装，可承受过压至25PSI，而不影响指标。传感器的AMP兼容连接件提供了可靠的电气连接。此传感器也很适合于便携设备和电池供电设备。AWM700系列传感器，主要是为医疗呼唤机市场开发的，可以满足许多医疗和分析仪器的应用需求。
。工作温度:-25~+85℃
。供电电压:10VDC,输出:5VDC
。能承受25psi的共模压力
典型应用：氧气集中器,氧气保存器,呼吸机和通分机,喷雾器,麻醉器,漏气检测仪,大流量控制器,电信系统,燃料电池控制,环境气候控制
