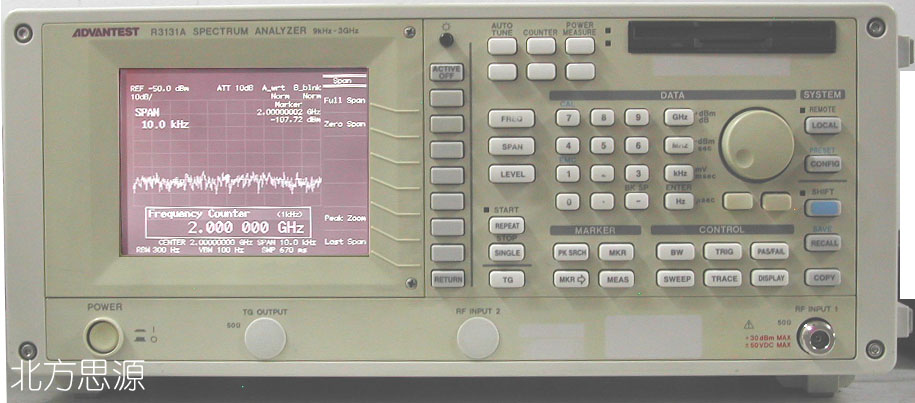

频谱分析仪 R3131A

厂家: 日本爱德万
重量: 12kg

频率范围: 9kHz - 3GHz
阻抗: 50Ω
Frequency span: zero, 10 kHz to 3 GHz

内置有数字无线电测试所要求的高精度OBW、ACP、Power测量功能
采用合成方式的本机振荡，频率稳定性高
采用直接数字合成方式，提高SPAN精度
具有校正功能，提高电平精度
AUTO TUNE功能，改善操作性能
在3GHz频带内，搜索最大电平信号并自动进行中心频率的设定
Auto CAL功能，保证总电平的精度
Counter、Power测量时，采用大文字显示其结果
计数器功能：通过内置的频率计数器进行频率测量，测量分辨率可以在1Hz-1KHz之间选择。
功率测量功能：能够测量扩频信号在规定带宽内的功率以及多载波信号的总功率，还可进行无线通信发信机特性测试中所必需的占有频率带宽（OBW）及邻信道泄漏功率（ACP）的测量
丰富的EMC测量功能
这是测量各种电子仪器发射的有害电磁波的功能，依据CISPRPub.16-1标准，内置有9KHz/120KHzRBW和准峰值（QP）检波器，从PHONE插孔还可输出AM/FM检波信号，可用来识别被噪声干扰的广播信号。
门扫描功能：利用EXT TRIGIN（外部触发输入）端口，输入与脉冲信号同步的触发信号，通过门扫描功能对脉冲信号进行分析。
存储/调用功能：可以存储/调用测试过的波形数据及测试条件。
通过/失败功能：在显示屏上用窗口设置电平轴的门限范围，显示通过/失败判定结果。
丰富的其它测量功能：标准配备了XdB衰减功能，为噪声测量、AM调制度测量、2次及3次谐波失真测量以及滤波器的截止频率测量等，提供了方便。
系统高速化：GP-IB转送速度、TRACE往返速度
标准接口：GP-IB、RS232C、FD软盘驱动器

主要指标：

频率
频率范围	9kHz～3GHz
频率读取精度	±（读取频率×频率基准精度+SPAN×SPAN精度+0.15×分辨率带宽+1kHz）
光标频率计数器精度	±（光标频率×光标基准精度+1 LSD）（S/N≥25dB,SPAN≤200MHz）
光标频率计数器分辨率	1Hz～1kHz
频率基准源精度	±2ppm/year,±5ppm/使用温度范围内
频率SPAN	zero,50kHz～3GHz
频率SPAN精度	typ.≤±3%
频率稳定度	残留FM	≤100Hzp-p/100ms(zero span)
	边带噪声	≤-100dBc/Hz(20kHz offset)
分辨率带宽（3dB）	300Hz～1MHz 1-3step
带宽精度	typ.≤±20%
选择度（60dB:3dB）	≤15:1(RBW 1kHz～1MHz),≤20:1(RBW 300Hz,50dB:3dB)
6dB频带宽	9kHz ，120kHz
视频频带宽	10Hz～1MHz 1～10step
振幅
振幅测量范围	+30dBm～平均显示噪音电平
最大输入电平	+30dBm，50VDC
显示屏显示范围	对数	10dB/div 8div，1,2,5dB/div 10div
	线性	基准电平的10%/div
基准电平显示范围	对数	-64dBm ～+40dBm
	线性	+141.1μV ～+22.36V
输入衰减范围	0～50dB 10dB step
扫描
扫描时间	50ms～500s
扫描时间精度	≤±3%
触发模式	FREE RUN，VIDEO，EXT，LINE
扫描模式	REPEAT，SINGLE
动态范围
平均噪声电平	-113dBm+2f(GHz)dB (at RBW 1kHz,VBW 10Hz,INPUT ATT 0dB,频率1MHz以上)
1dB增益压缩	>-5dBm （混频输入电平，f≥20MHz）
2次高频失真	≤-70dB （输入频率≥10MH，混频输入电平-30dBm）
2信号3次失真	≤-70dB （输入频率≥10MHz，混频输入电平-30dBm，2信号的频率差>50kHz）
振幅精度
校准信号	30MHz,-20dBm±0.3dB
频率响应	≤±0.5dB（100kHz～3GHz，ATT=10dB）
	≤±1dB（100kHz～2GHz）
	≤±2dB（9kHz～3GHz）
	（30Mhz基准，校正后）
刻度显示精度
对数	≤±0.5dB（0～-20dB）（自动校正后）
	≤±1.5dB/70dB（自动校正后）
	≤±1.0dB/10dB（自动校正后）
	≤±0.2dB/1dB（自动校正后）
线性	基准电平的±5%以内
输入ATT切换精度	≤±0.3dB（以10dB为标准，30MHz）
分辨率带宽切换精度	≤±0.5dB（自动校正后）
IF增益偏差	≤±0.5dB（自动校正后）
综合电平精度	±1.5dB （REF=-50～0dBm,ATT=10dB,2dB/div,RBW=300kHz,f>100kHz自动校正后）
