瑞士亿博自动生产线解决方案

发布时间：2006-03-19 作者：深圳市研祥智能科技股份有限公司

       【系统概述】
       整个系统是为钟表生产公司的生产车间进行自动控制而设计的；用我们的工控机对其不同的生产设备进行独立的控制，达到自动生产的目的，同时对生产进度进行准确的控制和调整；还可以通过网络进行数据的交换和统计，达到自动化生产的目的。
       【系统构成】
       1、系统需要控制总中心
       功能：
       ◆监控所有生产线的工作，（如各生产线的产量、生产时间、坏机时间等第）
       ◆收集所有下行控制主机的数据并显示出来
       ◆日常事务处理
       2、整个系统所完成的任务
       ◆对其传感器的输入信号（数字信号）进行采集，并用输出信号控制等之类输出元件；如：到达工位控制、停位控制、伺服马达、电磁阀门等
       ◆全自动检测功能，能自动声光报警功能
       ◆完成自动的生产功能
       ◆完成自动控制功能
       ◆友好的应用程序见面
       3、系统主要功能需求
       ◆开关量反馈的输入通道（信号采集）
       ◆开关量的输出通道（控制伺服马达、电磁阀门）
       ◆可以实现网络传输
       ◆软件统计、计算功能
       【系统设计】
       为实现上述所有功能，并且希望得到整个控制系统的高可靠性、高稳定性、强抗干扰能力的综合效果，最终选择了研祥公司“EVOC”工控机加自动化板卡，组成自动化控制系统，实现所有开关量的输入和输出控制。整个系统的系统结构图如下图所示：

       【系统说明】
       此方案可以实现所有传感器的输入和所有输出，以实现伺服马达、电磁阀门之类的输出元件的控制。每一组有一台工控机来实现该组生产线的控制，并且可以收集该组生产的一些情况（如：产品、生产时间、坏机时间等数据），可以由控制总机读取并显示出来。实现数据的处理和生产调度控制。
       【系统配置】

       【系统特点】
       ◆整个系统均采用研祥一家的工控设备，体现了很好的稳定性和兼容性、可靠性、以及提高了整个系统的抗干扰性，使系统能够良好运行。
       ◆系统具有数据分析和查询，可以实现生产的准确控制，同时进行生产调配。
       ◆该系统得到了成功应用，又是研祥产品在智能设备中成功应用的又一例。
       【系统相关产品详细介绍】

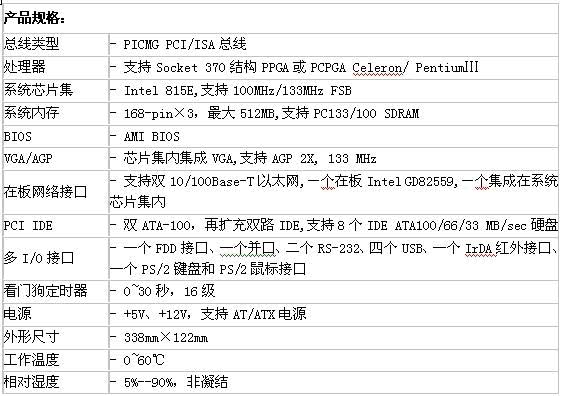

       1、FSC－1612V嵌入式CPU卡
       产品简介：
       FSC-1612V2N采用INTEL高性能的815E系统芯片集进行设计，支持 100MHz/133MHz FSB处理器；三个168-pin PC100/PC133 DIMM插槽可支持最大达512MB系统存储器；支持双10/100Base-T以太网,一个板上Intel GD82559,－个芯片集内集成LAN控制器； VGA/AGP 控制芯片集内集成支持AGP 2X,133 MHz；双ATA-100，再扩充双路ATA-100,支持8个IDE ATA100/66/33MB/sec硬盘，为需要大容量硬盘存储提供了方便；其他功能还有硬件状态监控，四个USB接口、两个串口、一个软驱接口，一个并口、一个红外通讯口、PS/2键盘和鼠标接口等。FSC-1612V2N可以作 为高档用机，广泛应用在网络、通信、视频、监控、交通、工业、军事等各个高档应用领域。

       2、PCI－I32DIO卡
       产品特性：
       ☉ 32位PCI总线, 即插即用
       ☉ 16路隔离DI通道和16路隔离DO通道
       ☉ 5000Vrms高隔离电压
       ☉ 隔离输出通道200mA灌电流
       ☉ 最高至24V的电压隔离输入
       ☉ 二个外部中断源
       ☉ 双中断触发
       ☉ 37芯D型接口
       ☉ 紧凑型, 适合小机箱
       规格：隔离输入通道
       ☉ 通道数: 16
       ☉ 输入电压: 0-24VDC
       ☉ 输入阻抗: 1.2KΩ@0.5W
       ☉ 隔离电压: 5000Vrms
       ☉ 吞吐量: 20KHz
       隔离输出通道
       ☉ 通道数: 16
       ☉ 输出类型: Darlington 三极管,集电极开路最高至40VDC
       ☉ 汇点电流: 200mA最大
       ☉ 隔离电压: 5000Vrms
       ☉ 吞吐量: 20KHz
       中断源
       ☉DI通道的#0和#1
       通用规范
       ☉ 工作温度：0~55℃
       ☉ 储存温度：-20~+80℃
       ☉ 湿度：5~95% 无凝结
       ☉ 接口 37芯D型插座
       ☉ 总线接口 32位从PCI总线
       ☉ 功耗 +5VDC@ 150mA (典型值)
       ☉ PCB尺寸: 153mmX102mm
