硕人STEC 2000模块化PAC控制器在输油管线监控系统上的应用

发布时间：2009-09-02 来源:www.cechina.cn

        输油管线监控系统为典型的分级系统，分为油井本地、计量间、中间站和联络站，和控制中心几层，根据不同层的不同要求，可以选配不同配置的STEC2000控制器。
        下面为某输油管线监控系统的方案：
        油井本地：
        采用 STEC 2000 控制器，配置为：
        模 块 个 数 点 数 说 明
        主控制模块 1 不带MODEM 和以太网
        AI模拟输入模块 1-2 8-16
        DI数字输入模块 1 12
        无线通讯模块 1
        不配键盘和液晶
        计量间：
        采用 STEC 2000 控制器一台，配置为：
        模 块 个 数 点 数 说 明
        主控制模块 1 带MODEM
        AI模拟输入模块 1-2 8-16
        DI数字输入模块 1 12
        无线通讯模块 1
        显示和液晶模块 1
        这台控制器负责：
        1） 采集1层管线数据；
        2） 以无线方式与所管10个油井站控制器通讯；
        3） 以电话方式与上级站联系发送数据
        中转站、联络站：
        1、每站选用STEC 2000控制器一台，配置为：
        模 块 个 数 点 数 说 明
        主控制模块 1 带MODEM
        AI模拟输入模块 1-2 8-16
        DI数字输入模块 1 12
        不配显示和液晶模块
        这台控制器负责：
        1） 采集相应层管线数据；
        2） 以电话方式与所管10个计量井控制器通讯；
        3）以电话方式与上级站联系发送数据
        不配工控机就不用黄金眼
        控制中心：
        1、采用 STEC 2000 控制器一台，配置为：
        模 块 个 数 点 数 说 明
        主控制模块 1 带以太网、MODEM
        AI模拟输入模块 1-2 8-16
        DI数字输入模块 1 12
        这台控制器负责：
        1） 采集相应层管线数据；
        3）以以太网方式与工作站计算机联网工作。 （疑问：控制中心的控制器是否可以不用？）
        是否控制中心不用直接采集数据？可能我看错了，如果没有就可以不用。
        2、数据库服务器一台
        2） 以电话方式与所管10个联络站控制器通讯；
        配大型数据库 MS　ＳＱＬ　或　ＯＲＡＣＬＥ
        3、配工作站若干，配黄金眼软件一套

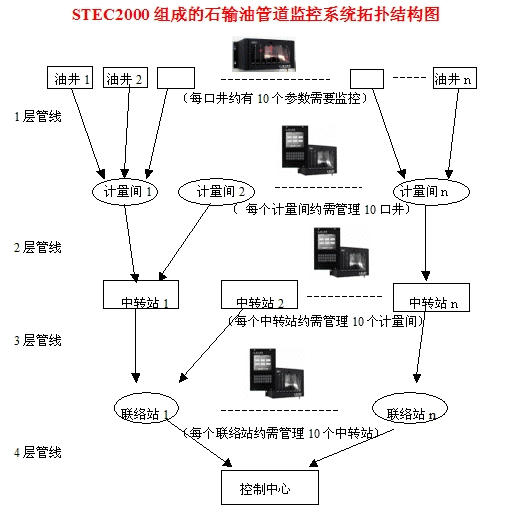

        下图为系统拓朴结构图：
