图尔克电感式耦合型传感器
发布时间：2015/1/4 11:27:28 修改时间：2015/1/4 11:27:28 浏览次数：1678
　　当把智能手机放在一个非接触式充电站上时，总感觉有奇迹发生。没有电缆也可以传输电能？
　　使这一奇迹成为可能的是电感耦合原理。此项技术并不新奇，但它在消费领域还未得到广泛应用。具备充电功能的电动牙刷和无绳电话是迄今为止此项技术为数不多的大众应用。
　　只有在一些特定市场中，电感耦合作为一种传输电能的方法才得到最好的利用。例如，心脏起搏器和其它医用设备，植入设备通常必须采用非接触式电能和信号传输。这样做的好处是显而易见的：在胸腔上装一个给起搏器充电的USB端口，光是想象这一幕都感觉更像是恐怖片或科幻片中的画面，而不是严肃的医疗技术。
　　零磨损操作
　　然而在这些应用中，基于电感耦合原理的信号和电能传输的一个极大优势几乎没有体现：电感耦合完全不会产生磨损。在家庭应用中，这一优势的重要性并不明显；然而在工业应用中，这可能是决定产品选择的关键因素。它所带来的更长保养周期、更短停机时间和更高使用周期，对于采购员和生产计划员来说是非常重要的考虑因素。
　　特别是在触点插拔非常频繁的应用中，磨损是一个严重的问题--因此也是一个关键的成本动因。当连接终端和接插件的厂商开始采用镀金触点的解决方案，他们才清楚地意识到，当下迫切需要
　　种零磨损的解决方案。任何人都没有把金子仅仅用作装饰的想法。即使贵金属可以减少接触磨损，但它并不能阻止磨损的发生。因此，只要应用中存在易受剧烈应力影响的连接，不管应力是源自振动还是频繁的接点通断，这些应用都可以成为"非接触式连接"技术的大显身手之地。机器人自动换刀装置或旋转分度台是这类应用的典型例子。
　　当电感式耦合型传感器用作非接触式连接时，它为耦合部件提供的运动自由度同样令人印象深刻。例如需要采集机器人旋转工具或旋转轴上的传感器信号。这里非接触式连接的接口是其一大优点。虽然滑环在工业中也被确立为一种替代解决方案，但由于存在磨损问题，所以并不是很受欢迎。电感式耦合型传感器的另一个应用领域是空中输送吊具，这类系统通常应用在汽车行业。
　　功能强大的耦合型系列产品
　　图尔克的NIC系统包含一系列的电感式耦合型传感器，可以轻松应对前面提到的应用领域的挑战。这些耦合型传感器由连接控制器侧的主体单元和连接传感器/执行器侧的客体单元构成。NIC电感式耦合型传感器最大能传输12W的功率，最大可传输多达8路PNP开关量信号，提供高达500mA的电流。
　　这使得光幕、压电阀或小型的阀岛这一类的传感器和执行器在工作时无需在客体端额外配备放大器。主体单元可通过4针M12针头接插件或出30cm导线的12针M12针头预铸接插件相连；客体单元通过30cm导线的4针M12针头预铸接插件相连。图尔克的耦合型传感器长度仅为80毫米，是M30外壳中最紧凑的设备。
　　三种方案--包含IO-Link
　　电感式耦合型传感器的连接像接插件连接一样容易。传感器或其它信号源连接到客体单元(NICS- M30-IOL2P8-0,3-RKC4.4T)。主体单元(NICP-M30- IOL2P8XH1141)与其相对，并通过一个标准4针M12接插件连接到控制器或现场总线设备。在客体单元通过连接VB2分线器，则此基础系统可以非接触式传输两路PNP开关量信号。此时的空气间隙可以达到7mm。

解决方案1：连接一个VB2分线器，两个PNP开关量信号可以通过客体单元（右面）传输

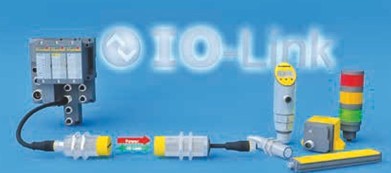

解决方案2：主体单元（左面）连接到一个IO-Link主站，IO-Link传感器测得的数据可以双向传输

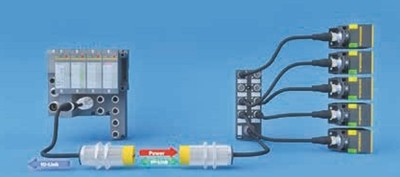

解决方案3：客体单元当作IO-Link主站，通过I/O-Hub（右面）可连接多达8路开关量信号
　　由主体和客体单元构成的同一类系统还可以用于具有IO-Link功能的传感器传输信号。要实现这一功能，只需将主体单元连接到一个IO-Link主站。在客体单元，用户只需简单地连接一个合适的IO-Link传感器或任何其他支持IO-Link功能的设备即可。这些组合甚至还能实现双向IO-Link通信，涵盖所有的IO-Link功能，如参数设置和数据诊断。如果在客体单元连接的是图尔克的I/O-Hub（支持16位PNP输入的TBIL-M1-16DIP），该系统还可以用于机器人自动换刀装置之类的识别任务，因为此时的集线器可以通过IO-Link向控制器传送唯一的ID。
　　当需要传输两个以上的开关量信号时，则可以采用第三种解决方案：该情况下，IO-Link协议可以用于传输多达8个开关量信号。一个主体单元、一个客体单元再加上一个I/O-Hub，即可实现8个PNP
