系统概述：
　　燃煤输送是火力发电厂运行的一个重要环节，如何保证设备运行的可靠性、减少操作人员与维护人员劳动强度、提高经济效益，成为一个值得研究的课题。北京华富惠通技术有限公司为电厂输煤程控提供了完美的解决方案。上位controX(开物)2000监控系统通过RS-485串行总线与欧姆龙PLC（可编程逻辑控制器）进行通讯，负责整个系统管理，通过人机界面，可对输煤程控系统实现互动操作。用controX(开物)2000软件开发的输煤程控系统，不但实现了设备运行的自动化管理和监控，提高了系统的可靠性和安全性，而且改善了工作环境，提高了企业经济效益和工作效率。
　　系统功能特点：
　　1、采用集散型结构，开放性好、易于扩展、性能稳定可靠；
　　2、controX(开物)2000监控系统功能强大、实时采集、及时显示运行工况及有关数据，画面形象逼真，动感强，组态制作简单方便；

　　3、故障响应准确及时，可自动显示或打印故障时间、性质和地点，并进行多重报警；
　　4、设备启停或故障时，可自动切换监视画面，使控制室内的监视器显示相关区域的图像；
　　5、上煤控制分程控自动、程控手动和就地三种操作方式，具有流程选择自动判断及自动执行功能；
　　6、配煤控制具有程控自动配煤、程控手动配煤和就地配煤三种工作方式；
　　7、程控配煤中，低煤位优先、顺序配煤和余煤配煤三种方式相结合；
　　8、为确保安全运行，系统对被测设备设置各种检测和联锁保护功能；
　　主要功能实现：
　　逼真的动画监视界面：现场设备电机的运行状态和故障信号输入PLC，再由PLC将数据送入串口，controX(开物)2000上位监控软件采集串口数据，应用controX(开物)2000监控软件的强大制图功能，根据工艺流程设置立体图页画面，设置图元的动画属性，连接对应的现场数据信号。，给电机设置转动效果，皮带设置传动效果。当皮带电机运行时，电机符号开始转动，皮带开始传动，界面模拟仪表盘可显示电机的工作电流，使上位监控界面形象逼真的监控设备的运行情况 。制作过程简单方便，流动和转动效果流畅自然、形象逼真。
　　安全的联锁保护控制功能：系统中的输煤电机启停是有严格控制顺序的，彼此间有相应的联锁互动关系，当启动某台输煤设备时，从该设备下面流程的最终输煤设备开始向上逐级启动，最后才能使该台设备启动；当停止某台输煤设备或某台设备故障时，从该设备上面流程的源头给煤设备开始向下逐级停车，最后才能使该台设备停止。这样，就保证了上煤传输的正常运行，避免了皮带上煤的堆积，也保护了皮带。对于变频调速控制电机，由变频器控制。变频器的输出受控于PLC的输出信号。控制电机调速时，通过在上位界面点击相应设备符号弹出电机调频操作窗口，将输出给定值写入PLC，再经PLC输出给变频器调节电机转速。整个系统的运行可以通过程控自动启停，可以通过手动操作启停。在上位监控界面可以实现手自动操作切换。

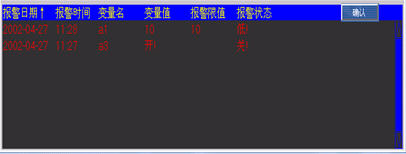

　　多重故障检测及报警功能：应用controX(开物)2000软件提供的报警机制，在每幅监控画面上放置实时报警窗口，通过报警区域和报警级别的设定显示各自图页部分的设备报警状态信息，简单明了。当出现皮带跑偏、煤堵、皮带承载过重、电机过负荷等故障状态时，根据联锁保护顺序停车，在报警窗口出现报警检测点的报警信息，同时，监视画面自动切换到报警画面，相应设备图形处将出现故障状态提示符，清楚具体的指出故障设备。采用controX(开物)2000系统还设置了实时、历史报警汇总窗口，可以查看系统所有的实时报警信息和历史报警信息。可对报警进行确认、打印、形成历史报表等。

　　结论
　　应用controX(开物)2000通用监控软件，实现输煤程控系统的上位监控方便快捷。只有controX(开物)2000软件的强大功能，才使得输煤程控的整个自动化生产变的如此简单，其强大的动画界面制作，简单快捷的组态方法是同类产品所无法比拟的。
