新品来袭 | 万可小型轨装接线端子将在工博会C位出道,真正的空间节省高手

作者: 发布时间:2020-08-31

摘要: 万可新推出的TOPJOB S小型接线端子的额定横截面为1mm2,外形紧凑,可在狭窄的接线盒中进行连接,非常方便,是真正的空间节省高手。

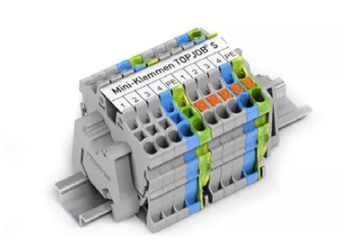

  万可新推出的TOPJOB S小型接线端子的额定横截面为1mm2,外形紧凑,可在狭窄的接线盒中进行连接,非常方便,是真正的空间节省高手。

  紧凑设计,功能完整

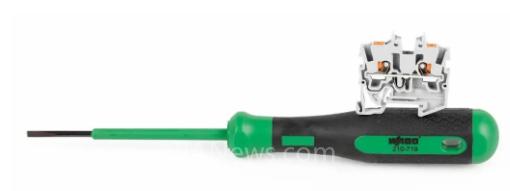

  新型TOPJOB S小型接线端子外形设计小巧,使得该产品可在紧凑的空间,例如电机和泵机的接线盒内方便的实现导线连接,十分轻松和快速。

  小型端子同样拥有完整的功能特性,扩展了万可现有的TOPJOB S接线端子系列:
  ● 额定截面积0.14 … 1 (1.5) mm2,24 ... 16 AWG
  ● 额定电流13.5 (17.5) A
  ● 额定电压500V IEC / 300V UL
  ● 认证信息CCA、UL、CSA、IECEx、AEx
  安装灵活
  此次推出的新型TOPJOB S小型接线端子分为带有操作孔和带有推压键两个系列,为客户提供了各种安装选项,充满了灵活性,可安装在15 × 5.5 mmDIN导轨上,也可安装在带有法兰或嵌入式安装脚的安装板上。

  01、用于15 × 5.5mm型导轨安装
  ● 带有操作孔或推压键
  ● 直接接地

  02、通过固定耳实现面板固定
  ● 带有操作孔或推压键
  ● 通过M4螺丝安装

  03、通过固定销钉实现面板固定
  ● 带有操作孔或推压键
  ● 安装板厚度,最小0.6mm / 最大1.2mm
  数字工程,多行标记

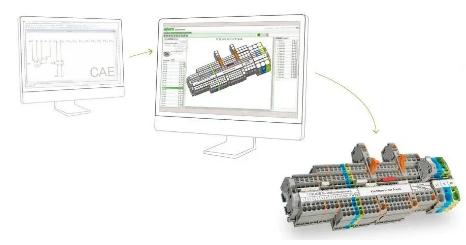

  新型TOPJOB S小型接线端子,可通过标准的CAE工具进行电路图设计,也通过万可smart designer在线免费配置软件进行端子排组装配置设计。
  CAE tools通过与CAE工具的接口进行自动端子排组装,只需按一下按钮,即可看到零件清单和流程图,十分简单。

  万可新型TOPJOB S小型接线端子是TOPJOB S接线端子系列的最小版本,因此所有的TOPJOB S系列配件产品也都与该产品兼容。

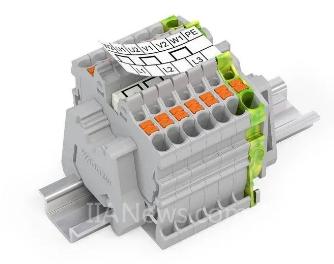

  例如,在紧凑的电机接线盒中,通过预组装三角形连接跨接器,实现三角形连接方案,多行标记条进行连接类型标识等任务。

  该系列新品将在2020上海工博会上与大家首次见面,想要了解更多产品信息,欢迎来到万可展台一睹为快。
