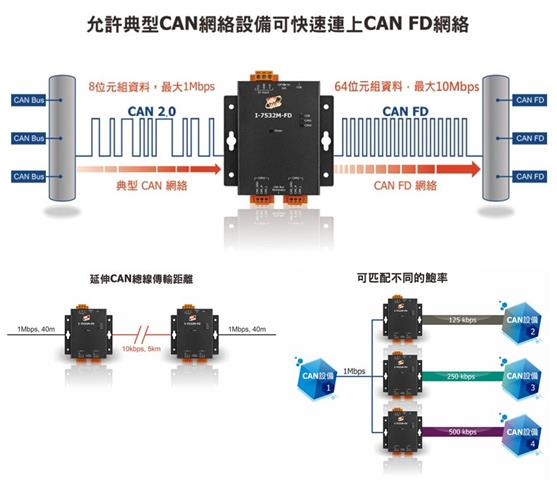

I-7532M-FD是CAN/CAN FD（具有灵活数据速率的CAN）网桥模块，用于在两个CAN/CAN FD网络之间建立连接。 它可以提高总线负载能力，延长通信距离，可以不同的波特率连接CAN/CAN FD网络，并支持CAN和CAN FD网络之间的讯息转换。I-7532M-FD支持从CAN到CAN，CAN到CAN FD，CAN FD到CAN和CAN FD到CAN FD的讯息转换。 此外，它还支持帧映像规则，合并规则（将多个CAN帧组合为一个CAN FD帧）和拆分规则（将一个CAN FD帧拆分为多个CAN帧）以进行某些特定的讯息转换。 用户可以在其应用程序中自由使用这些规则。将USB端口与PC连接后，用户可以使用I-7532-FD Utility工具配置模块的波特率和讯息转传规则。用户可以简单容易地使用该模块。
特色:
●兼容于ISO 11898-2标准规范
●支持 CAN2.0A/2.0B及CAN FD协议标准
●CAN FD支持ISO and Non-ISO (Bosch)标准
●CAN FD波特率范围(数据字段)从100kbps至10000kbps
●CAN波特率范围从10kbps至1000kbps
●支持CAN总线讯息过滤器配置。采用白名单过滤方法，每个端口支持128个标准ID群组和64个扩展ID群组。
●支持CAN/CAN FD帧转发规则，包括基本转发规则，映像规则，合并规则和拆分规则。当在一个CAN端口上接收到帧时，将通过这些规则处理该帧，然后将其发送到另一个端口。 这些规则的处理优先级为"合并规则"="拆分规则">"映像规则">"基本转发规则"。
●可通过设定工具分析CAN网络状态。
●每个端口的讯息传递流量可高达10,000 FPS。
●每个端口的波特率可以不同，以实现高度灵活性
●内建指拨开关，可调整CAN总线120 Ω终端电阻

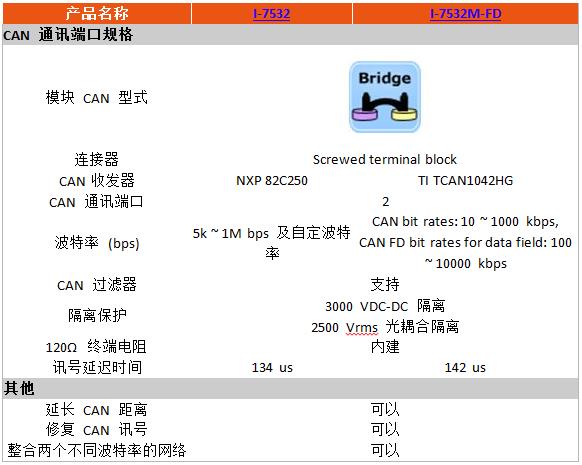

比较表:
