集成架构提升制造业和IT架构的性能

发布时间：2009-08-17 来源：罗克韦尔自动化(中国)有限公司供稿

        无论您是一个控制、服务或者维护 工程师 – 或者是一个OEM厂商 – 您都深知生产力对于公司的成功 具有非常重要的意义。为了帮助您和您 的公司实现更高的生产力，罗克韦尔自动化最近推出了集成架构的最新拓展版 本，一个支持完全集成化控制、网络、 可视化和信息技术的生产控制和信息系 统。在这个新的版本中包含了超过30种 新功能。
        制造商们在离散、过程、批处理、 运动、传动和安全应用中都在使用集成 架构平台。另外，它还支持企业绩效信 息需求，包括质量和法规、生产管理和 资产管理。
        过程的部分
        在过程控制区域，罗克韦尔自动化 为RSLogix™ 5000 V17添加了先进过程控 制(APC)功能。RSLogix™ 5000 V17是一款 设计与配置软件，支持Logix可编程自动 化控制器(PAC)可扩展家族系列。
        三个可选的APC指令在有多个互相 作用的输入/输出、过长的停机时间和其 它应用的情况下是非常有用的。以上这 些情况都很难使用传统的PIC指令进行控 制。这三个指令分别为：
        • 内部模块控制可以将实际过程错 误与由内部预先次序延迟加上停机时间 模型计算出的错误相比较；
        • 并列控制能够通过处理多达三个 不同的输出来控制单一的过程变量；
        • 模块化多元控制能够使用3个控制 器输出来控制两个过程变量到达他们的 设置值。
        其它新的APC功能包括运行时间局 部导入/导出功能以及控制器在线变更记 录。运行时间局部导入功能降低了停机 风险并提高了实施和维护操作期间的生 产力。拥有该功能，用户可以将其添加 到运行的控制器新程序、例程和扩展指 令中；替换现有的程序和例程；以及按 需求创建新的标签和UDT(用户自定义结 构体)。他们还可以离线处理代码并随后 将代码发送到控制器。
        控制器在线变更记录功能使用户能 够在应用发生变更时获得告知。受管制 行业将获益于更加紧密的控制和工业认 证的确认。
        另外， 新的A l l e n - B r a d l e y ® ControlLogix® 1756-L65 Series B 可编程 自动化控制器已经发布。过程制造商往 往关注支持大量配方或者报警/事件指令 的应用程序。现在这个控制器支持32MB 的用户内存。
        金属成型安全
        与Allen-Bradley GuardLogix® PAC共 同使用的新可选安全工具提供了10条特 别的金属成型指令。这些指令经过德国 Berufsgenossenschaften (BG)认证，符合 领先的安全标准。
        这些指令与离合/刹车、控制与安 全、阀门控制以及凸轮轴和机轴监测联 合。他们能够改善在锻压应用以及其它 金属成型压力控制和安全应用中使用的 方便性、简化诊断并加速维护。另外， 还有3种用于光幕噪声抑制的指令，6条 新的双通道指令，安全垫以及8位置模式 开关。
        用于RSLogix 5000的GuardLogix选项 提供Safety Integrity Level(SIL)3控制。 新的GuardLogix L63S PAC也已经推 出。由于GuardLogix控制器是为帮助实 现安全和标准功能而设计的，因此所需 的编程、确认和测试的时间就减少了。 安全和标准控制使用相同的控制器还帮 助客户降低布线的费用。
        本地语言
        对于拥有跨国业务的公司来说，一 个新的软件改进提供了多种语言的项目 文档并可以在语言之间进行转换。这就使最终用户和机器设备制造商能够在全 球采用单一的RSLogix 5000项目文件并 转换注释、文本框以及标签描述从而让 用户用自己本地的语言来进行浏览。另 外，下拉菜单使用户能够将本地化的文 档察看转换成为需要的语言。
        用户还可以创建和管理本地化用户
        文档的多种设置 – 注释、标签描述、文 本框等等 – 而这些都在单独的项目中。 他们可以在RSLogix 5000中进行手动转 换或者通过Unicode文本导入/导出文件 在外部进行转换。
        RSLogix 5000软件支持单字节字符 集(欧洲)以及双字节(Unicode/亚洲)字符 集。
        由于本地的维护人员能够以他们需 要的语言来察看解决故障所需的代码信 息了，这个功能促进生产力并改善项目 的修改管理以及系统可维护性， 与RSLogix 5000 V17共同发布的还有 RSLogix Architect V3.0。该软件的设计是 为了给用户一个单独的地方来管理所有 基于Logix 5000的控制器配置 – 控制器 配置文件、网络配置以及生产和消费标 签关系。用户可以创建代表他们整个控 制架构的页，其中包括网络和控制硬件 如控制器、I/O和通讯模块。
        RSLogix Architect的最新改进之一是 跨控制器搜索功能。它简化了在RSLogix Architect项目中跨所有控制器项目对标 签、数据类型或者任何其它字符串的搜 索。软件的控制器项目内容察看提供了 与RSLogix 5000控制器创建者相类似的 浏览，从而使用户能够创建新的器件并 与RSLogix 5000进行直接的关联。
        RSLogix Architect V3.0拥有RSLogix 5000添加指令和架构的库管理功能，支 持用户定义添加指令和数据类型的集中 存储。库管理帮助用户标准化并简化指 令和数据类型的重复使用，从而降低开 发费用。
        该软件还支持FactoryTalk®安全并 拥有重复设计和重新定义的用户接口功 能。这样取消了分离配置模式，支持取 消和重复，并支持离线I/O配置。
        连接

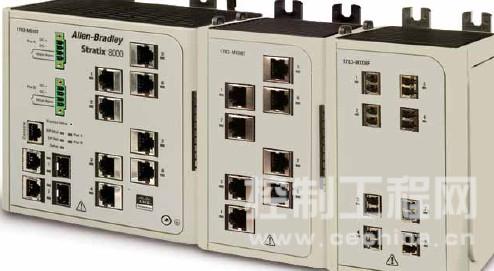

        对网络融合的关注 – 这将对整个制 造业和IT企业的实时控制和信息流进行 管理 – 罗克韦尔自动化还推出了Stratix 系列工业以太网交换机和通信解决方 案。这个产品组合包括Stratix 8000™模 块化管理型交换机。

        作为这一类型的第一款产品， S t r a t i x 8 0 0 0 使用了当前思科公司 Catalyst®交换机架构和功能设置，以及 功能强大的配置工具，来提供使用IT专 业人士熟悉的工具与企业网络的安全集 成。与此同时，它还支持来自罗克韦尔 自动化集成架构的方便安装和诊断，使 用的也是制造业专业人士所熟悉的工 具。
        这款交换机可以通过RSLogix 5000 编程软件来进行配置。它还可以自动生 成Logix标签来用于集成化诊断并包含了 FactoryTalk View面板来用于状态监测与 报警。
        另外，Stratix 8000交换机包含了一 个可卸载的紧凑型闪存卡(CF卡)，用于 快速设备替换，保存用于制造业环境的 默认配置。模块化和工业等级的产品系 列范围从6个到26个端口以及铜线和光 纤选项，从而能够满足各种不同的应 用。Stratix 8000使用了思科公司的操作 系统、用户环境和功能设置。
        Stratix系列产品还包括Stratix 6000™ 管理型交换机，用于线型和环型网络的 嵌入式交换机技术以及Stratix 2000™非 管理型交换机和通信解决方案。整个产 品组合使用标准的、未经修改的以太网 并通过优化从而在EtherNet/IP应用中使 用。
        A R C 顾问集团研究总监C r a i g Resnick说道，“制造商们想要寻找新一 代功能更强大的自动化和生产系统从而 使其工作过程拥有更加高效地自动化和 标准化，而集成架构系统的改善是对这 些制造商的直接响应。制造企业们越来 越依赖于来自生产运营各个方面实时信 息的可用性。因此，当今的制造商有必 要来在生产环境中实施信息架构，从而 简化生产设备与其企业各个方面的透明 连接。”
