SIMATIC C7 组件介绍

发布时间:2006-12-14 来源:中国工控网

       产品简介:
   S7-300 CPU,操作员面板;STEP 7提供了一个自动化项目所有阶段所需的功能--包括搭建、运转、测试和维修,从而支持了整个工程的工作流程。
产品详细介绍:
   S7-300 CPU,操作员面板 C7控制器的配置


C7 613

CPU313c
CPU 313c

TP170B(6寸)
TP170B(6寸)

SIMATIC C7 组件介绍如图


  C7型号:C7 613、C7 635触摸式、C7 635按键式、C7 636触摸式、C7 636按键式

  CPU类型:CPU 313c、CPU 314c-2DP、CPU 314c-2DP、CPU 315c-2DP、CPU 315c-2DP

  专用用户界面:TP170B(6寸)、OP170B(6寸)、TP270(10寸)、OP270(6寸)

  集成的PLC控制

  快速指令处理:
  指令处理时间下降到0.1μs,机器循环运行速度更快。
  免维护:
  由于运行的数据都保存在微存储卡中,允许免维护运行,因此无需后备电池。
  诊断功能:
  智能诊断系统使故障检修更加简易,并且减少了工厂的停工期。
  口令保护:
  口令保护功能可以使用户保护其PLC的技术机密,防止未经批准的复制和修改。
  技术任务:
  通过直接访问硬盘计数器以及计数和策略功能块的输入,能快速记录实际值,从而获得高的动态性能,例如对于定位任务而言。与积分模拟输出相结合,定位功能允许对MICROMASTER频率转换器的直接控制。
  带有集成操作员面板的HMI

  操作消息和故障消息:提供给操作员当前过程执行的重要信息,如:故障检修和维护信息
显示过程图像:图形显示可以监控机器状态。例如条形图、曲线图或状态图,可快速识别过程数据。
用户菜单:使您的操作程序与应用相适应,另外您也可以自定义用户菜单。
  界限监控和口令保护:可编程的界限和口令保护功能可以提高输入的安全性,提供更为安全的过程控制。
  可配置的打印机输出:直接连接到打印机快速而简易的输出数据,例如:用于质量的检验(此功能C7-613没有)。
  在线语言选择:所有文本都可以以几种语言保存。这项功能方便了显示集成的输入/输出状态。
  配方管理:可同时管理多个不同的配方(C7-613除外)
  按键式或触摸式:HMI应用的触摸设备是直观、触摸敏感的屏幕,这显著地减小了使操作人员熟练过程的开支。简单、一目了然的图形按钮令操作便利,并且避免了输入错误。对于高污染环境下的应用设备,设计了覆膜式键盘的按键设备。
  数据保存:具有存储卡的插槽,该存储卡用于保存组态和配方数据集。(微存储卡MMC用于C7-613, CF卡用于C7-635和C7-636)

  用STEP7进行软件开发

  STEP7是SIMATIC S7-300,S7-400,C7和WinAC控制器组态和编程的基础。这种一致性可以能够在不同的系统/设备上使用同样的应用程序。

  STEP 7

  STEP 7提供了一个自动化项目所有阶段所需的功能--包括搭建、运转、测试和维修,从而支持了整个工程的工作流程。

  STEP 7是由车间的硬件配置和模块的参数确定两部分组成的,这意味着硬件设置不必再次执行。用STEP 7的GUI,可以定义一个项目内部的通信连接。

  SIMATIC Manager是用STEP 7进行项目管理的核心工具。SIMATIC Manager覆盖了不仅仅是一个芯片,而是整个车间--包括用于解决方案的独立的控制器、驱动和HMI设备。STEP 7包含了三种基本语言来生成用户程序:语句列表(STL)、梯形图(LAD)和功能模块图(FBD)。根据IEC 1131-3,这三种语言都已标准化,作为国际标准在全球使用。


SIMATIC C7 组件介绍如图

            STEP 7允许对整个工程的通信连接进行图形化定义

  STEP 7 Professional

  对于大型应用程序,推荐使用STEP 7 Professional。该工具包包括了所有符合IEC 1131-3标准的编程语言。例如,除了语句列表(STL)、梯形图(LAD)和功能模块图(FBD)之外,还有:

  S7-SCL(结构化控制语言)
  它是一种基于PASCAL的高级文本语言,用于复杂算法和数学函数的编程,或者用于来自数据处理部分的任务。
  S7-GARAPH
  用于顺序控制的图形配置。S7-GARAPH用于描述带分支或平行步骤顺序的操作。
  S7-PLCSIM
  用于含有控制器和过程的测试环境的仿真。S7-PLCSIM允许一个程序在载入车间的PLC之前,先进行调试。
  更进一步的工程工具

  对于特殊的应用程序,还有更进一步的工程工具,例如:

  S7-HiGraph
  用于使用状态图的功能单元的自动化生成。使用这个方法,可以图形化描述出状态和步骤的标准。
  CFC(连续功能图)
  它是一种用于图形化连接负责功能的技术图表,例如在过程控制中。
  数据存储

  使用存储卡,可以保存用户程序和芯片中的任何其它数据。在维修或扩展时,这就显示出其优越性,因为整个工程都保存在本地,包括所有注释和符号,而不仅仅是可执行程序。当使用高级语言或图形工程工具时,可以以原始格式或图形格式获取源程序。此外,还可以将操作指令、手工操作和机器文件以任何通用文件格式存储在CPU上。

  用WinCC flexible进行HMI配置
  WinCC flexible的突出特点

  适用于各种人机界面应用的组态软件SIMATIC WinCC flexible 集成了ProTool的简易性和WinCC的开放性,再加上创新技术

  应用灵活:以机器和过程为向导,可嵌入面板与PC中,多语言可全球通用
  高效率的组态:智能工具、可再度使用的面板、多语言的组态
  创新的HMI概念:分布式操作站、局部站访问中央;小控制室解决方案;全厂范围信息流动,可通过网络进行远程诊断、控制、服务和诊断
  开放简易的扩展功能: 携带VBScript;集成ActiveX控件;通过OPC DA数据交换;可集成到TCP/IP网络
  适用于所有应用程序的工程软件

  WinCC flexible工程软件允许对所有从基于Windows CE的SIMAITIC操作面板到基于PC的可视化工作站进行统一配置。 WinCC flexible提供不同价格和性能档次的版本,每高一级版本都是在低一级版本的基础上构成的,是为各种不同操作面板量身定做的。

  通过分模块技术,实现配置费用的最小化

  可重复使用的对象可以根据其结构储存在库中。WinCC flexible已经提供了大量的对象,其缩放比例和动态性能都是可变的。根据用户和工程的需求,还可以将简单的图像对象组合成面板。只能在一个中心点执行对这些面板的修改。

  用于高效配置的智能工具

  由于向导程序的支持,在创建工程时,通过点击鼠标即可完成一个HMI的基本结构。基于表格的编辑器简化了同一时刻的对象的生成和编辑,如变量、文本和消息。通过图形化配置,简化了复杂的配置任务,如在生成基本的操作提示时对路径的定义。

  对投资的保护

  WinCC flexible是已被广泛认可的ProTool系列的更进一步的开发,且与其保持了一致性。在WinCC flexible中,现有的ProTool工程是可兼容的,并且可以用于WinCC flexible里的工程中,因此就确保了对投资的保护。

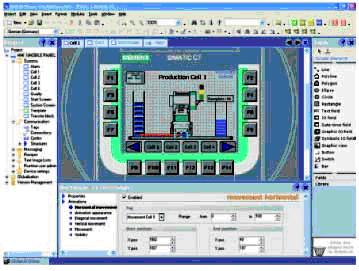

如图5


  用WinCC flexible进行HMI配置
