产品简介
ZGF系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条
件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设
备进行直流耐压试验。
产品别称
直高发、高压发生器、中频直流高压发生器 、数显式直流高压发生器
产品特征
1、具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好
2、具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观
3、电压、电流采用数码显示，且通电源就有读数，方便监视输出状态
4、具有0.75倍电压换算，方便测试氧化锌避雷器
5、产品结构紧凑、体积小、携带方便
6、保护功能强
产品参数
| 规格型号 |
120/5 |
200/2 |
200/5 |
300/2 |
300/3 |
300/5 |
| 额定电压(kV) |
120 |
200 |
200 |
300 |
300 |
300 |
| 额定电流(mA) |
5 |
2 |
5 |
2 |
3 |
5 |
| 额定功率(W) |
600 |
400 |
1000 |
600 |
900 |
1500 |
| 机箱重量(kg) |
4.5 |
4.5 |
4.5 |
5.5 |
5.5 |
5.5 |
| 倍压重量(kg) |
7.0 |
7.9 |
8.3 |
11 |
11 |
11.5 |
| 倍压高度(mm) |
890 |
970 |
970 |
1250 |
1250 |
1250 |
| 电压测量精度 |
数显表±(1.5%读数±2个字) |
| 电流测量精度 |
数显表±(1.5%读数±2个字) |
| 波纹系数 |
≤3% |
| 电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
| 过载能力 |
空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流 |
| 电源 |
单相交流50HZ 220V±10% |
| 工作方式 |
间断使用 |
| 一次连续时间最长为10分钟 |
| 工作环境 |
温度：0~40℃ |
| 相对湿度：室温为25℃时不大于85%（无凝露） |
| 海拔高度：1500米以下 |
| 结构特点 |

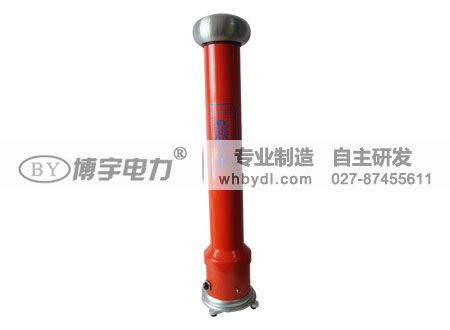

环氧玻璃钢电气绝缘倍压筒 |
| 空气绝缘、无泄漏之虑 |

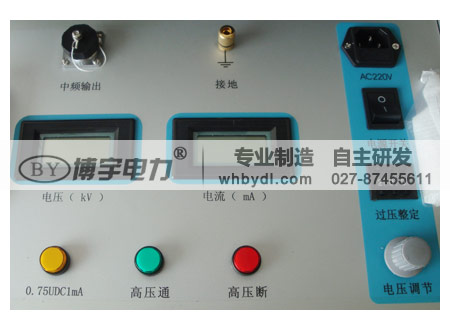

| 操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤2.0%）
最适合氧化锌避雷器试验 |
| 过压保护采用拨置，一目了然 |

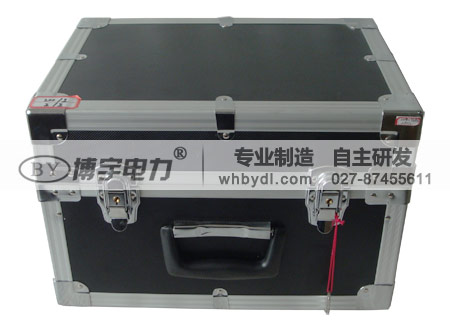

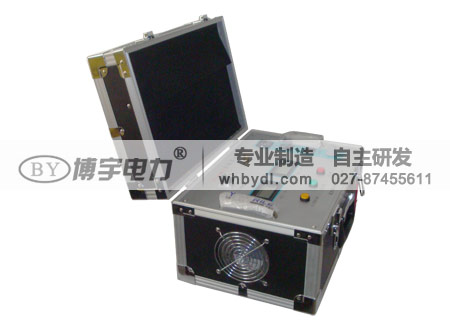

| 机箱倍压放置一个铝合金箱,整机一手可提 |
1、技术参数
①电源：AC220V±10%，50Hz±1%
②输出电压指示精度：<1级
③输出电流指示精度：<1级
④纹波系数：≤0.5%
⑤0.75倍输出电压指示精度：<1级，带锁存
2、使用条件
①相对湿度：25℃时不大于85%，无凝露
②工作方式：间断使用30分钟
③环境温度：-10~40℃
④海拔高度：1500m以下
产品详情：http://www.whbydl.com/ZGF/index.html
